Diyotlar - Doğrultucular - Tekil

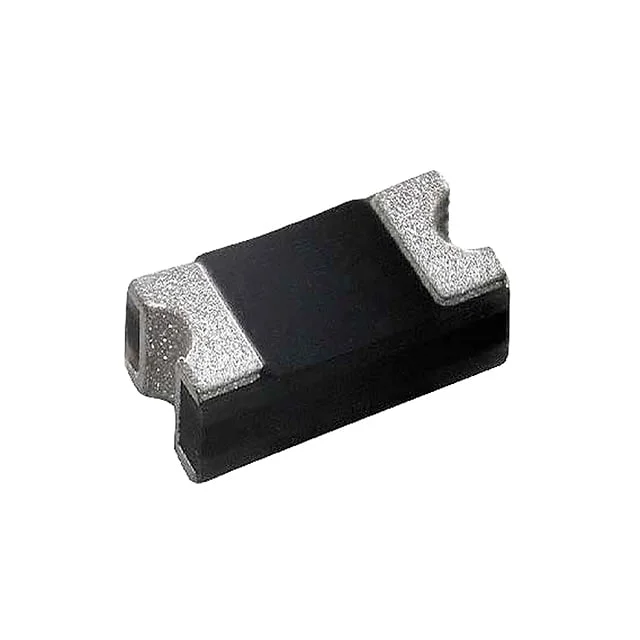

ACGRAT103L-HF
DIODE GEN PURP 600V 1A 2010
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2010 (5025 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACGRAT103L
ACGRAT103L-HF Hakkında
ACGRAT103L-HF, Comchip Technology tarafından üretilen genel amaçlı doğrultucu diyottur. 600V reverse voltaj ve 1A ortalama doğrultucu akımı kapasitesine sahiptir. Fast recovery özelliği (≤500ns) ile yüksek frekans uygulamalarında düşük geri kazanım zamanı sağlar. 930mV forward voltaj ve 5µA reverse leakage current özellikleriyle verimli çalışma sunar. -65°C ile 175°C arasında güvenilir işletme yapabilen bu diyot, AC/DC güç dönüştürme devreleri, offline adaptörler, LED sürücüleri ve anahtarlamalı güç kaynağı uygulamalarında yaygın olarak kullanılır. Surface mount 2010 (5025 Metric) paketi, kompakt PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 8.2pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | 2010 (5025 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2010 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 930 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
