Diyotlar - Doğrultucular - Tekil

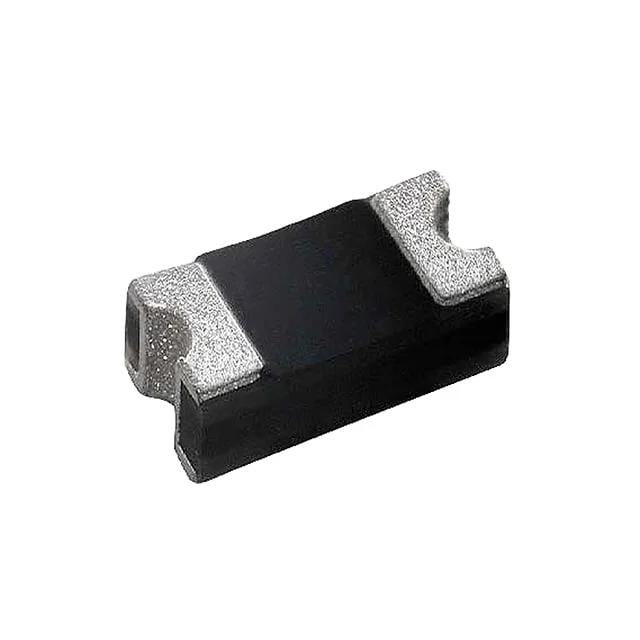

ACGRAT103-HF
DIODE GEN PURP 600V 1A 2010
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2010 (5025 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACGRAT103
ACGRAT103-HF Hakkında
ACGRAT103-HF, Comchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. 600V ters voltaj ve 1A ortalama doğrultma akımı kapasitesine sahiptir. Fast recovery karakteristiği (≤500ns) ile yüksek frekanslı uygulamalarda kullanılabilir. 2010 (5025 Metric) yüzey montaj paketinde sunulur. -65°C ile 175°C arasında çalışma sıcaklık aralığına sahiptir. Güç kaynakları, AC/DC dönüştürücüler, anahtarlamalı devreler ve benzer doğrultma uygulamalarında kullanım için tasarlanmıştır. 1V @ 1A forward voltajı ve 5µA @ 600V ters kaçak akımı özellikleri endüstriyel ve tüketici uygulamalarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 8pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | 2010 (5025 Metric) |
| Part Status | Last Time Buy |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2010 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
