Diyotlar - Doğrultucular - Tekil

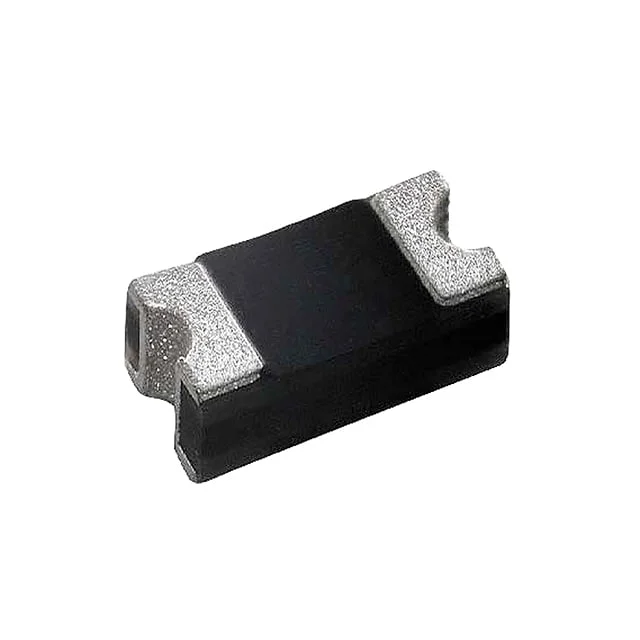

ACGRAT102L-HF
DIODE GEN PURP 400V 1A 2010
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2010 (5025 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACGRAT102L
ACGRAT102L-HF Hakkında
ACGRAT102L-HF, Comchip Technology tarafından üretilen 400V 1A kapasiteli fast recovery doğrultma diyotudur. 2010 (5025 Metric) SMD paketinde sunulan bu komponent, -65°C ile 175°C arasında güvenli çalışma sağlar. 930 mV forward voltaj ve 500ns'den küçük recovery time özellikleriyle, sürücü devreleri, anahtarlama güç kaynakları, invertör devreleri ve AC-DC dönüştürücülerde kullanılır. 5 µA maksimum reverse leakage current değeri, diyotun yalıtım özelliğinin iyi olduğunu gösterir. Yüksek hızlı anahtarlama uygulamaları için tasarlanmış bu komponent, verimli enerji dönüştürme gerektiren endüstriyel ve tüketici elektronik cihazlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 8.2pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | 2010 (5025 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2010 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 930 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
