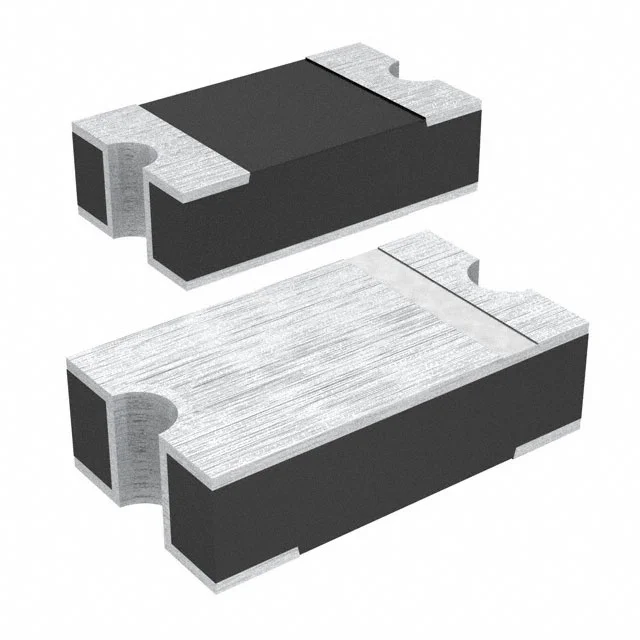

ACDBZ2240-HF
DIODE SCHOTTKY 40V 2A Z2PAK
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACDBZ2240
ACDBZ2240-HF Hakkında
ACDBZ2240-HF, Comchip Technology tarafından üretilen 40V 2A kapasiteli Schottky doğrultucu diyottur. Z2PAK SMD paketinde sunulan bu bileşen, hızlı anahtarlama özellikleri sayesinde güç kaynakları, DC-DC dönüştürücüler ve anahtarlamalı güç uygulamalarında kullanılır. Maksimum 500 mV ileri gerilimi ve 200 µA ters sızıntı akımı ile düşük kayıp özellikleri sağlar. 115 pF kapasitanslı ve -55°C ile 125°C arasında çalışabilen bu diyot, yüksek frekanslı anahtarlama gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 115pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Z2PAK |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
