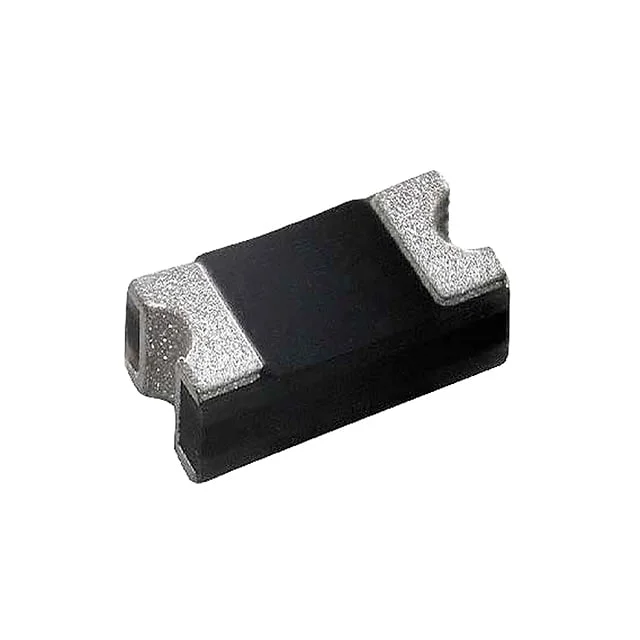

ACDBAT360-HF
DIODE SCHOTTKY 60V 3A 2010
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2010 (5025 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACDBAT360
ACDBAT360-HF Hakkında
ACDBAT360-HF, Comchip Technology tarafından üretilen Surface Mount Schottky doğrultma diyotudur. 60V ters gerilim ve 3A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, 2010 (5025 Metric) pakette sunulmaktadır. 700mV ileri gerilim düşüşü ve 500ns'nin altında recovery süresi ile düşük güç kayıpları sağlar. -55°C ile 150°C arasında çalışma sıcaklık aralığında güvenilir performans gösterir. Anahtarlama güç kaynakları, AC adaptörleri, LED aydınlatma sistemleri ve düşük voltaj uygulamalarında yaygın olarak kullanılır. Hızlı anahtarlama özelliği sayesinde yüksek frekans uygulamalarına uygundur. Not: Bu bileşen Obsolete (üretimi durdurulmuş) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 180pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 500 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2010 (5025 Metric) |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2010 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
