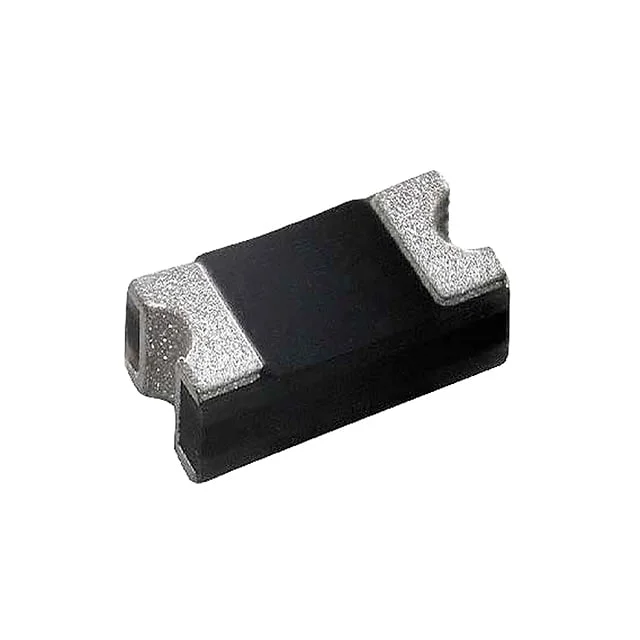

ACDBAT340-HF
DIODE SCHOTTKY 40V 3A 2010
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2010 (5025 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACDBAT340
ACDBAT340-HF Hakkında
ACDBAT340-HF, Comchip Technology tarafından üretilen Surface Mount Schottky doğrultucu diyottur. 40V ters voltaj ve 3A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. 500mV maksimum ileri voltaj düşüşü ile verimli güç yönetimi sağlar. 2010 (5025 Metric) paketinde sunulan bu diyot, güç kaynakları, DC-DC dönüştürücüler ve anahtarlamalı güç kaynakları gibi uygulamalarda doğrultu işlevi görmektedir. -55°C ile 125°C arasında çalışma sıcaklık aralığına ve 500ns'den küçük recovery time'ına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 180pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 500 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 2010 (5025 Metric) |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2010 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
