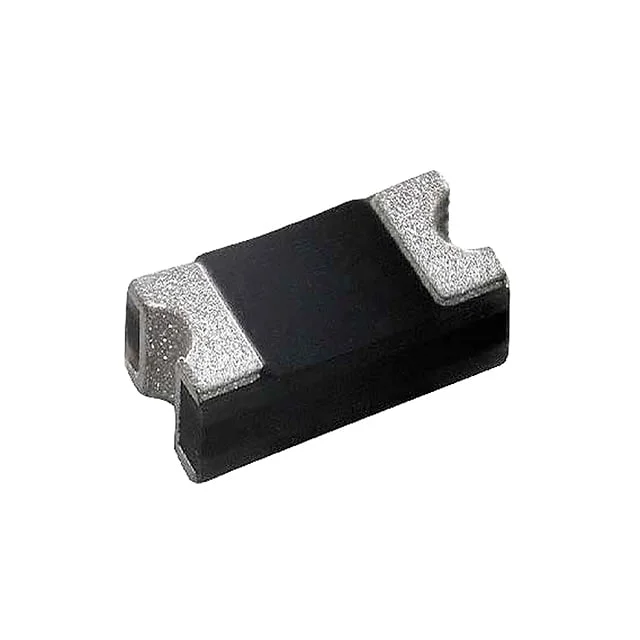

ACDBAT3100-HF
DIODE SCHOTTKY 100V 3A 2010
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2010 (5025 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACDBAT3100
ACDBAT3100-HF Hakkında
ACDBAT3100-HF, Comchip Technology tarafından üretilen hızlı iyileşme Schottky diyotudur. 100V ters gerilim dayanımı ve 3A ortalama doğrultulmuş akım kapasitesi ile güç kaynağı devreleri, invertör uygulamaları, AC/DC dönüştürücüler ve anahtarlama devrelerinde kullanılır. Surface mount 2010 (5025 Metric) pakette sunulan bileşen, 850mV forward voltage ile düşük ısı kaybı sağlar. -55°C ile +150°C arasında çalışabilen diyot, 500ns'den daha hızlı iyileşme zamanı ile yüksek frekans uygulamalarına uygundur. Ters yalıtım akımı 100V'de 500µA olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 180pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 500 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2010 (5025 Metric) |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2010 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
