Diyotlar - Köprü Doğrultucular

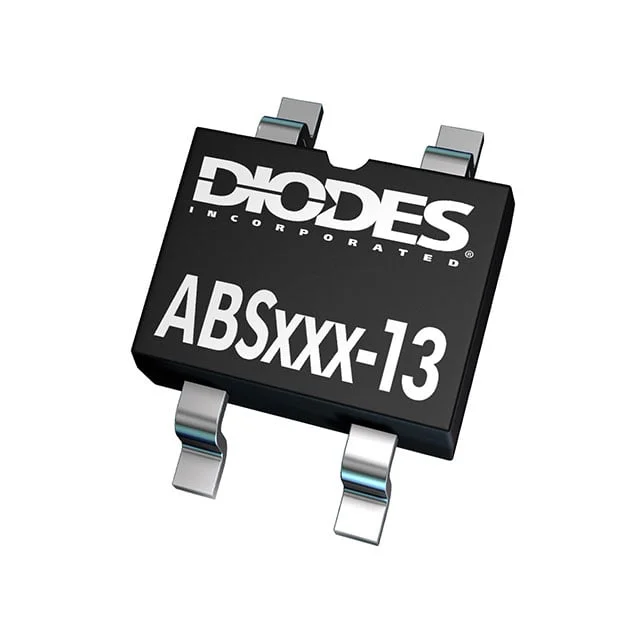

ABS10B-13
BRIDGE RECT 1P 1KV 1.5A 4SOPA
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- ABS10B
ABS10B-13 Hakkında
ABS10B-13, Diodes Incorporated tarafından üretilen tek fazlı bir köprü doğrultucu diyottur. AC gerilimi DC’ye çevirmek için kullanılır ve 1 kV peak reverse voltage ile 1.5 A average rectified current değerlerine sahiptir. Surface mount yapısı ve 4-SOPA package / case seçeneği sayesinde kompakt kart tasarımlarında tercih edilir. Güç kaynakları, adaptörler, endüstriyel kontrol devreleri ve genel doğrultma uygulamalarında kullanılabilir. -55°C ile 150°C arasındaki çalışma sıcaklığı aralığı, farklı elektronik tasarımlarda kullanımını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Gull Wing |
| Part Status | Active |
| Supplier Device Package | 4-SOPA |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1.5 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
