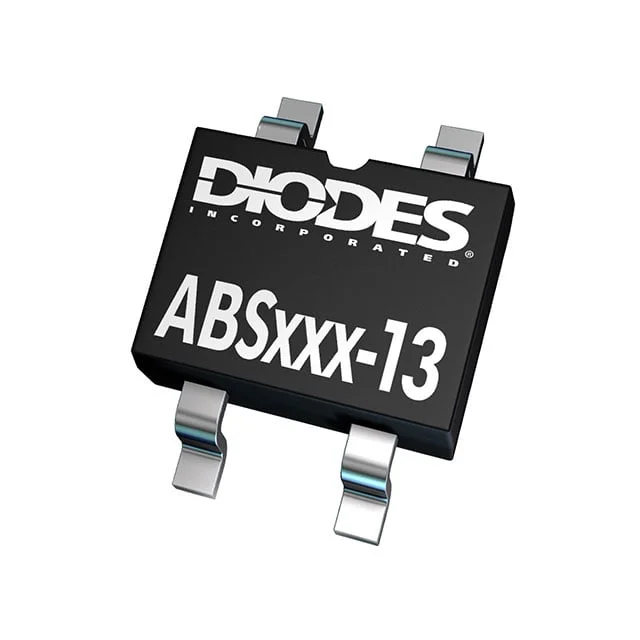

ABS10A-13
BRIDGE RECT 1PHASE 1KV 1A 4SOPA
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- ABS10A
ABS10A-13 Hakkında
ABS10A-13, Diodes Incorporated tarafından üretilen, tek fazlı köprü doğrultucu yapısında bir diyottur. AC gerilimi DC gerilime çevirmek için kullanılır ve 1 A average rectified current ile 1 kV peak reverse voltage değerini destekler. Surface mount yapıda, 4-SOPA paket ile sunulur. Standart teknolojiye sahip bu komponent, güç kaynakları, adaptör devreleri, endüstriyel kontrol kartları, küçük ev aletleri ve genel amaçlı doğrultma uygulamalarında kullanılabilir. 1 A akımda maksimum 1.1 V forward voltage ve 1000 V altında 5 µA reverse leakage değeri ile belirtilmiştir. Çalışma sıcaklığı aralığı -55°C ile 150°C (TJ) arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Gull Wing |
| Part Status | Active |
| Supplier Device Package | 4-SOPA |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
