IGBT Transistörler - Modüller

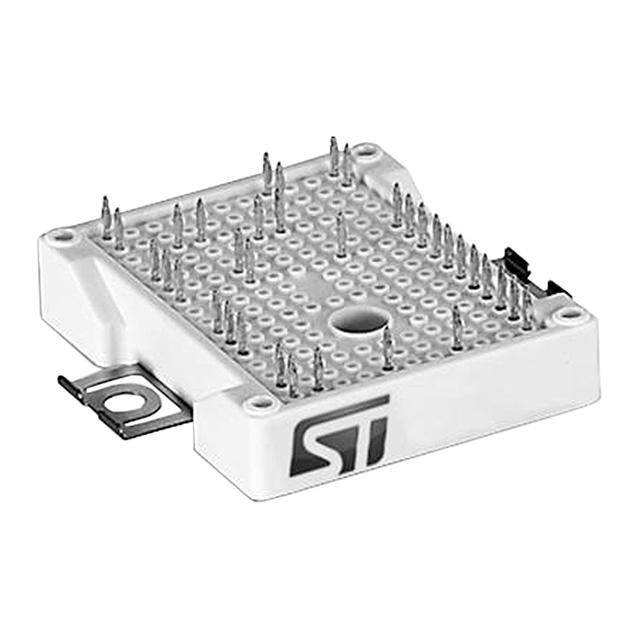

A2P75S12M3-F
IGBT MOD 1200V 75A ACEPACK2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A2P75S12M3
A2P75S12M3-F Hakkında
STMicroelectronics A2P75S12M3-F, 1200V 75A kapasiteli üç fazlı inverter uygulamaları için tasarlanmış IGBT transistör modülüdür. Trench Field Stop teknolojisi kullanılarak üretilen bu komponent, ACEPACK™ 2 paketlemesi ile sunulmaktadır. Maksimum 454.5W güç kapasitesi ve -40°C ile 150°C arasında çalışma sıcaklığı aralığında işletme imkanı sağlar. NTC termistor entegrasyonu sayesinde sıcaklık kontrolü kolaylaştırılmıştır. Vce(on) değeri 15V gate geriliminde 75A akım çekiminde 2.3V olarak belirlenmiştir. 1200V collector-emitter breakdown voltajı ve 100µA maksimum collector cutoff akımı ile güvenilir komütasyon performansı sunar. Endüstriyel sürücü, UPS sistemleri ve inverter uygulamalarında kullanılır. Chassis mount konfigürasyonu standardize kurulum imkanı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 454.5 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
