IGBT Transistörler - Modüller

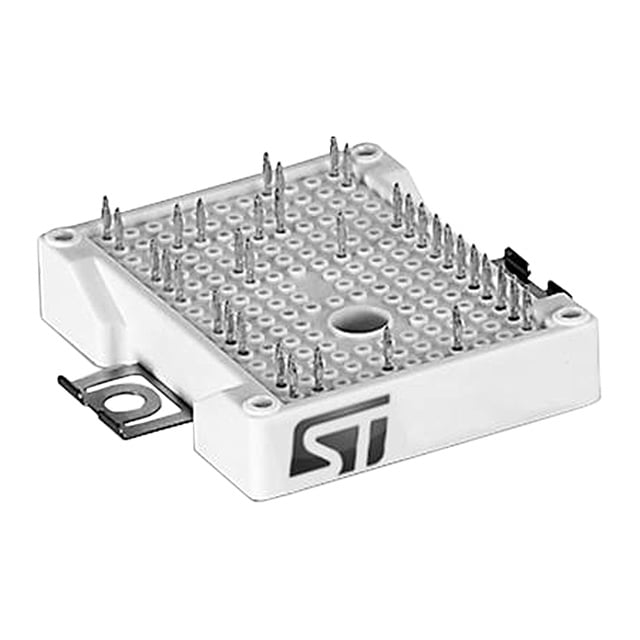

A2P75S12M3
IGBT MOD 1200V 75A ACEPACK2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A2P75S12M3
A2P75S12M3 Hakkında
STMicroelectronics A2P75S12M3, 1200V 75A kapasiteli üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu bileşen, ACEPACK™ 2 paket formatında sunulur ve Chassis Mount montaj tipi ile kullanılır. 2.3V Vce(on) değeri ile düşük iletim kayıpları sağlayan modül, endüstriyel sürücü sistemleri, hava kompresörleri, pompa kontrol üniteleri ve solar inverterleri gibi yüksek güç uygulamalarında kullanılır. -40°C ile 150°C arasında çalışan modül, entegre NTC termistörü sayesinde sıcaklık yönetimi olanağı sunar. 454.5W maksimum güç kapasitesi ve 100µA kapalı durum akımı ile enerji verimliliğine katkı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 454.5 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
