IGBT Transistörler - Modüller

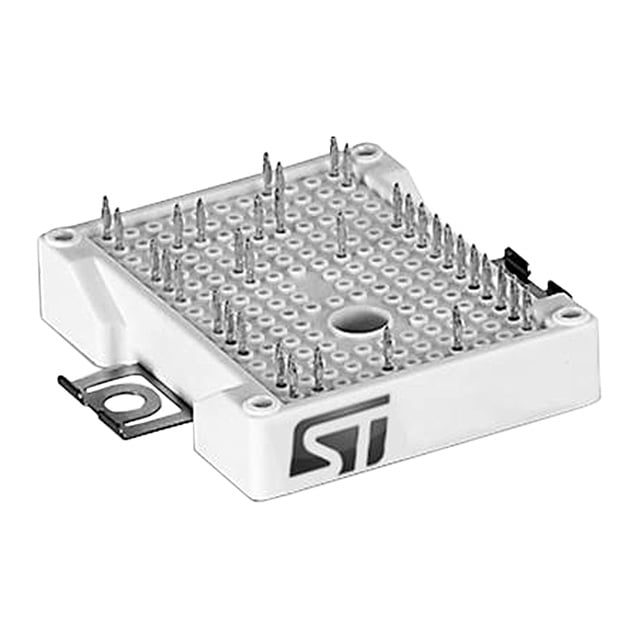

A2C50S65M2-F
IGBT MOD 650V 50A 208W ACEPACK2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A2C50S65M2
A2C50S65M2-F Hakkında
STMicroelectronics A2C50S65M2-F, üç fazlı inverter uygulamaları için tasarlanmış 650V IGBT modülüdür. Trench Field Stop teknolojisi kullanan bu modül, 50A maksimum kolektör akımı ve 208W güç yönetim kapasitesiyle çalışır. ACEPACK™ 2 paketinde sunulan komponent, şasi montajına uygun olup -40°C ile +150°C arasında işletilir. 2.3V Vce(on) değeri ve entegre NTC termistor ile sıcaklık kontrolü sağlar. Güç elektroniği sistemleri, motor sürücüleri ve inverter devrelerinde kullanılır. 100 µA maksimum cutoff akımı ve 4.15 nF giriş kapasitesi düşük kayıp işletme sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 208 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
