A2C50S65M2

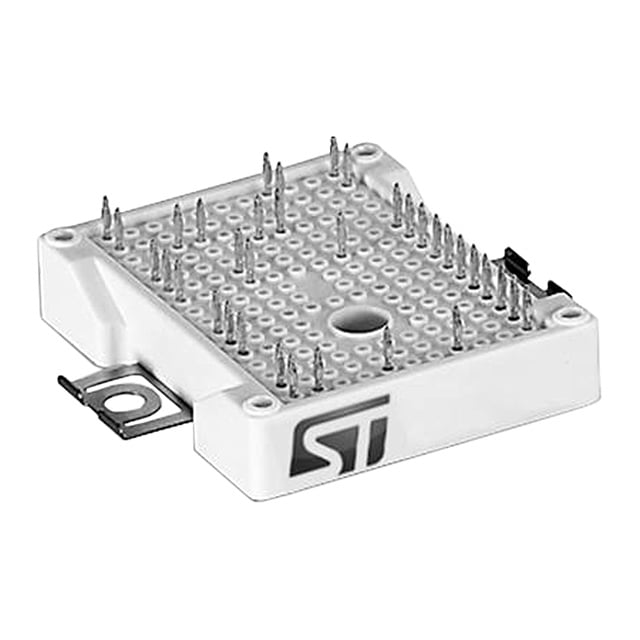

IGBT MOD 650V 50A 208W ACEPACK2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A2C50S65M2
A2C50S65M2 Hakkında
STMicroelectronics A2C50S65M2, üç fazlı ters çevirici uygulamaları için tasarlanmış 650V IGBT modülüdür. 50A kolektör akımı ve 208W maksimum güç derecelendirmesi ile endüstriyel sürücü, motor kontrol ve güç dönüştürme sistemlerinde kullanılır. Trench Field Stop teknolojisine dayanan modül, düşük Vce(on) değeri (2.3V @ 15V, 50A) ile verimli enerji transferi sağlar. ACEPACK™ 2 paketinde sunulan komponent, gövme montajına uygun şekilde tasarlanmış olup entegre NTC termistörü ile termal koruma özelliği içerir. -40°C ile +150°C arasında güvenli çalışma sağlayan modül, üç fazlı köprü doğrulttucu giriş konfigürasyonu ve fren fonksiyonunu destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 4.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 208 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
