A2C35S12M3-F

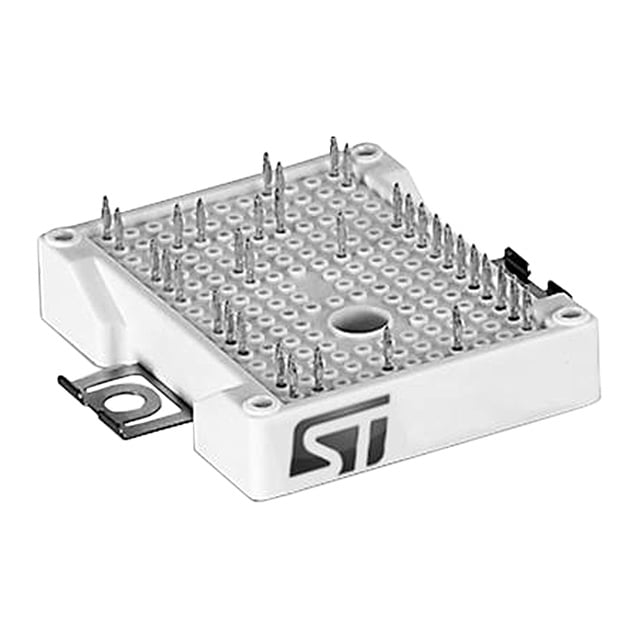

IGBT MOD 1200V 35A 250W ACEPACK2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A2C35S12M3
A2C35S12M3-F Hakkında
STMicroelectronics A2C35S12M3-F, ACEPACK™ 2 paketinde sunulan üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 1200V Collector-Emitter breakdown voltajı ve 35A maksimum collector akımı ile, 250W güç yönetimi kapasitesine sahiptir. Trench Field Stop teknolojisinin kullanıldığı bu modül, Vce(on) değeri 2.45V'da (15V gate voltajında, 35A akımda) belirtilmiştir. Şasi montajına uygun tasarım ve dahili NTC termistör özelliği, güvenilir çalışma koşulları sağlar. -40°C ile 150°C (junction sıcaklığında) arasında işletme sınırlarında stabil performans gösterir. Endüstriyel sürücü devreler, motor kontrol uygulamaları ve enerji dönüştürme sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 35 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 2.154 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
