IGBT Transistörler - Modüller

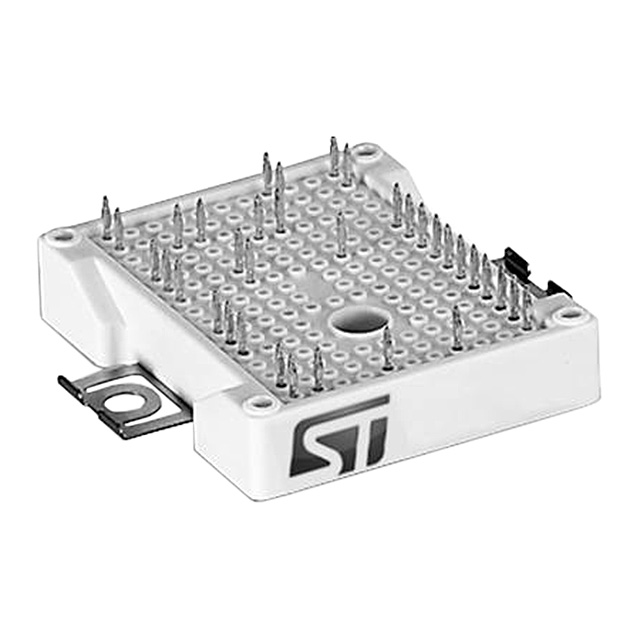

A2C35S12M3
IGBT MOD 1200V 35A 250W ACEPACK2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A2C35S12M3
A2C35S12M3 Hakkında
STMicroelectronics A2C35S12M3, Trench Field Stop teknolojisine dayalı üç fazlı inverter uygulamaları için tasarlanmış 1200V/35A IGBT modülüdür. ACEPACK™ 2 paketinde sunulan bu modül, frenleme (Brake) devresi ile tamamlanmış üç fazlı köprü rektifikatör yapılandırması içerir. 250W güç kapasitesi, 2.45V @ 35A düşük doyma voltajı ve dahili NTC termistör ile sıcaklık koruması sağlar. -40°C ile 150°C (TJ) çalışma aralığında endüstriyel sürücü, hava kompresörü, elektrikli araç uygulamaları ve AC motor kontrol sistemlerinde kullanılır. Düşük iletim kaybı ve hızlı anahtarlama karakteristiği ile enerji verimliliği gerekli sistemlerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 35 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 2.154 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
