IGBT Transistörler - Modüller

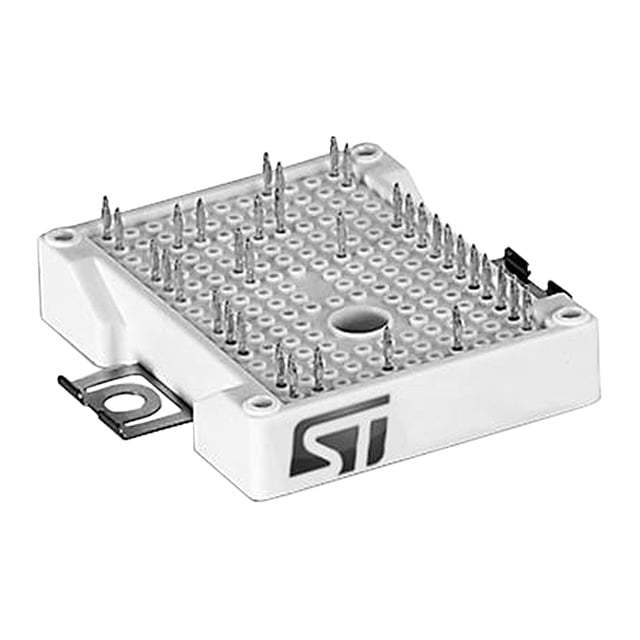

A2C25S12M3-F
IGBT MOD 1200V 25A 197W ACEPACK2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A2C25S12M3
A2C25S12M3-F Hakkında
STMicroelectronics A2C25S12M3-F, üç fazlı invertör uygulamaları için tasarlanmış 1200V/25A IGBT modülüdür. Trench Field Stop teknolojisine sahip bu modül, ACEPACK™ 2 paketlemesinde chassis mount konfigürasyonuyla sunulmaktadır. Üç fazlı köprü rektifiyer girişi ve entegre fren işlevselliği içermekte, 197W maksimum güç yönetme kapasitesine sahiptir. Vce(on) değeri 15V Vge ve 25A Ic koşullarında 2.45V'tur. NTC thermistor bulunması sayesinde sıcaklık koruması sağlar. -40°C ile +150°C arasında çalışabilir. Endüstriyel güç denetimi, motor sürücüleri ve invertör sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 1.55 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 197 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
