IGBT Transistörler - Modüller
A2C25S12M3

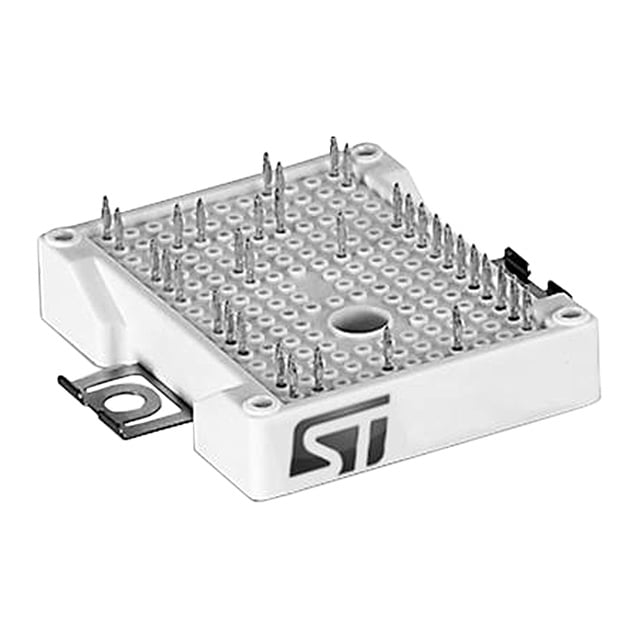

IGBT MOD 1200V 25A 197W ACEPACK2
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A2C25S12M3
A2C25S12M3 Hakkında
STMicroelectronics A2C25S12M3, üç fazlı invertör ve fren işlevine sahip IGBT modülü olarak tasarlanmıştır. 1200V collector-emitter breakdown voltajı ve 25A maksimum collector akımı ile güç dönüştürme uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisi ile üretilen bu komponent, 197W maksimum güç yayılımı kapasitesine sahiptir. ACEPACK™ 2 paketinde şasi montajı için uygun olup, -40°C ile +150°C arasında çalışır. Entegre NTC termistörü, sıcaklık koruması sağlar. Üç fazlı köprü doğrultma devresi giriş konfigürasyonuna sahiptir. Endüstriyel motor sürücüleri, kaynak makineleri ve renewable enerji uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 1.55 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 197 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
