IGBT Transistörler - Modüller

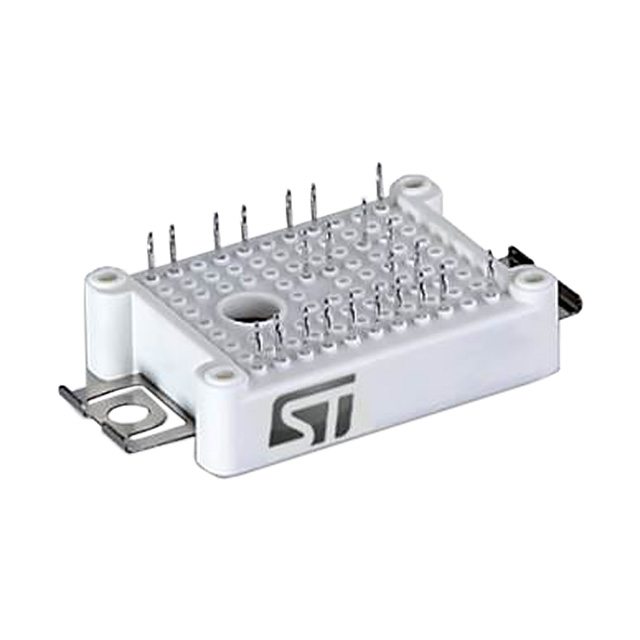

A1P50S65M2
IGBT MOD 650V 50A 208W ACEPACK1
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A1P50S65M2
A1P50S65M2 Hakkında
STMicroelectronics tarafından üretilen A1P50S65M2, üç fazlı inverter uygulamaları için tasarlanmış bir IGBT modülüdür. 650V kesme voltajı ve 50A kolektör akımı ile orta güç uygulamalarında kullanılır. Trench Field Stop teknolojisine dayanan bu modül, 208W maksimum güç kapasitesine sahiptir. ACEPACK 1 paketlemesi ile şasi montajına uygun olup, -40°C ile +150°C arasında çalışabilir. Vce(on) değeri 2.3V'dur. NTC thermistor içermesi, sıcaklık kontrolü ve koruması gereken uygulamalarda avantaj sağlar. Endüstriyel konvertörler, kaynak makinaları, UPS sistemleri ve motor sürücü uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 208 W |
| Supplier Device Package | ACEPACK™ 1 |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
