IGBT Transistörler - Modüller

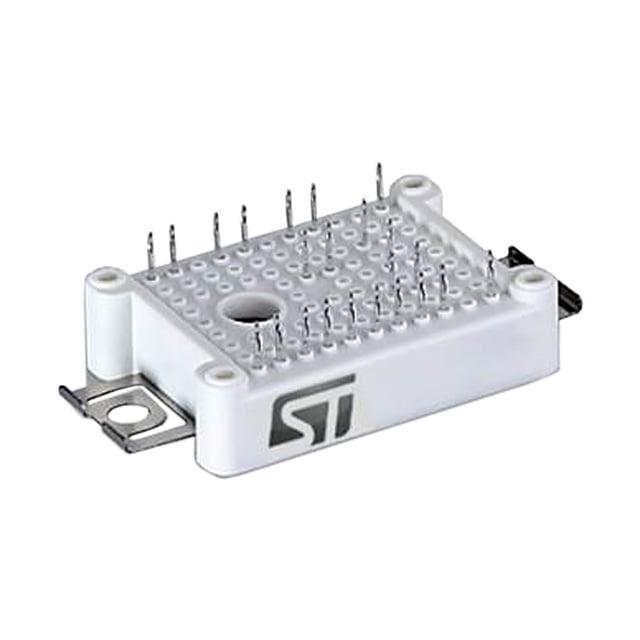

A1P35S12M3-F
IGBT MOD 1200V 35A 250W ACEPACK1
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A1P35S12M3
A1P35S12M3-F Hakkında
STMicroelectronics A1P35S12M3-F, 1200V/35A IGBT modülüdür. Trench Field Stop teknolojisi ile üretilen bu bileşen, ACEPACK™ 1 paketinde sunulmaktadır. Üç fazlı inverter uygulamaları için tasarlanmış olup, 250W güç yönetimine sahiptir. Maksimum Vce(on) değeri 15V kapı gerilimi ve 35A akım koşullarında 2.45V'tur. Entegre NTC termistör ile sıcaklık izlemesi yapılabilir. -40°C ile +150°C arasında çalışma sıcaklığı aralığında kullanılır. Chassis mount tipi kasa ile endüstriyel kontrol uygulamaları, güç elektronikleri ve motor sürücü sistemlerinde yaygın olarak yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 35 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.154 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | ACEPACK™ 1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
