IGBT Transistörler - Modüller

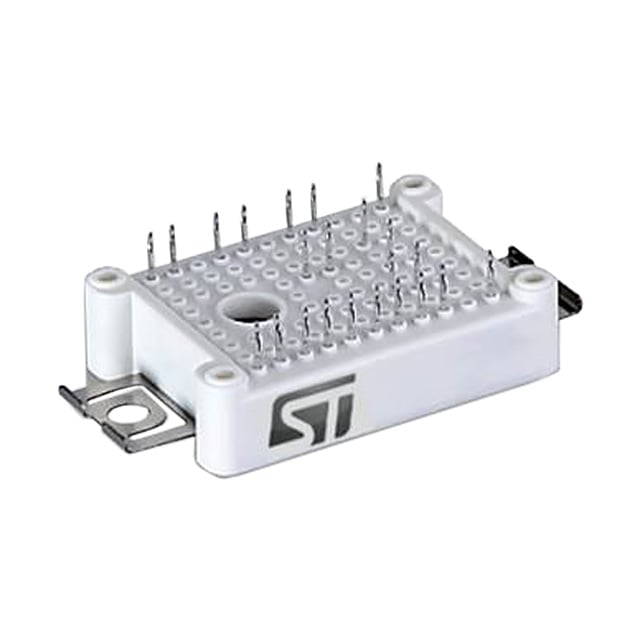

A1P35S12M3
IGBT MOD 1200V 35A 250W ACEPACK1
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A1P35S12M3
A1P35S12M3 Hakkında
STMicroelectronics A1P35S12M3, üç fazlı invertör uygulamaları için tasarlanmış 1200V IGBT modülüdür. Trench Field Stop teknolojisi kullanarak 35A kolektör akımında 2.45V düşük açık voltajı (Vce(on)) sağlar. 250W maksimum güç kapasitesi ile endüstriyel sürücü, motor kontrol ve AC/DC güç dönüştürme sistemlerinde kullanılır. ACEPACK™ 1 paketi, şasi montaj uygulamaları için uygun olup, entegre NTC termistör ile sıcaklık kontrolü yapılabilir. -40°C ile 150°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 35 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.154 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | ACEPACK™ 1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
