IGBT Transistörler - Modüller

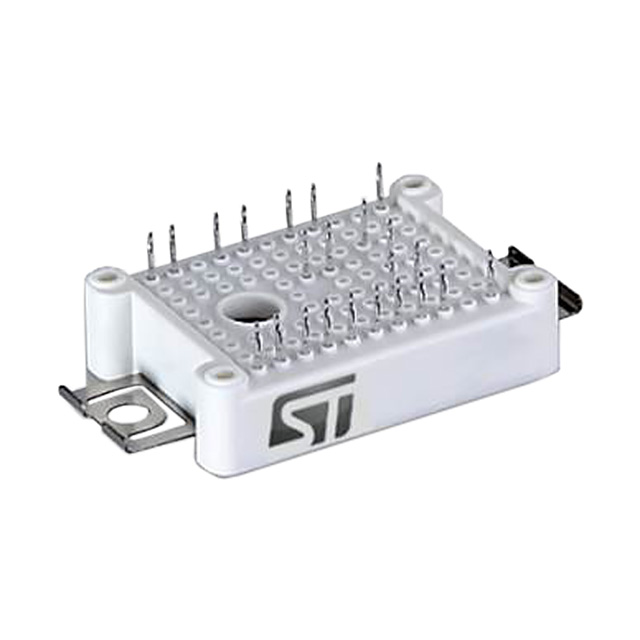

A1P25S12M3-F
IGBT MOD 1200V 25A 197W ACEPACK1
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A1P25S12M3
A1P25S12M3-F Hakkında
STMicroelectronics tarafından üretilen A1P25S12M3-F, Trench Field Stop teknolojisi kullanılan bir IGBT modülüdür. Three Phase Inverter konfigürasyonunda tasarlanmış olup, 1200V kollektör-emitter kırılma gerilimi ve 25A maksimum kollektör akımı ile çalışabilmektedir. 197W maksimum güç kapasitesine sahip bu modül, sürücü sistemleri, endüstriyel değişken frekans sürücüleri (VFD), enerji dönüşüm uygulamaları ve elektrik motor kontrolü gibi yüksek güçlü anahtarlama uygulamalarında kullanılır. ACEPACK™ 1 paketlemesi ile şasi montajı sağlanır. Entegre NTC termistör ile sıcaklık izlemesi yapılabilir. -40°C ~ 150°C çalışma sıcaklık aralığında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.55 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 197 W |
| Supplier Device Package | ACEPACK™ 1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
