IGBT Transistörler - Modüller

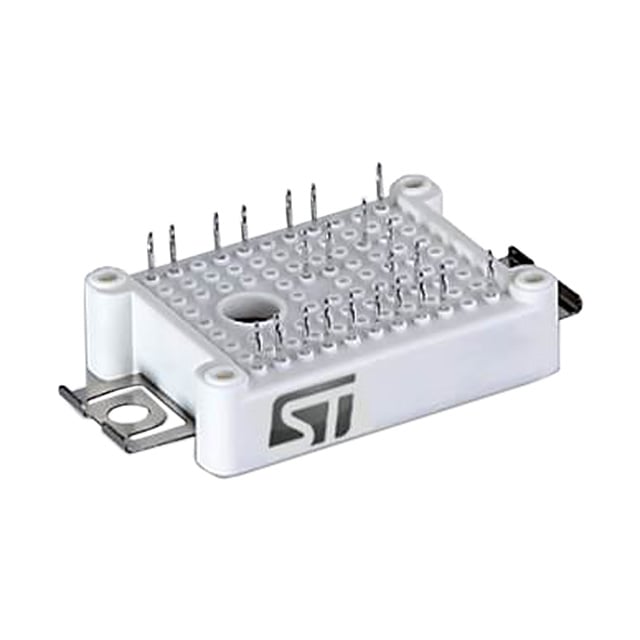

A1P25S12M3
IGBT MOD 1200V 25A 197W ACEPACK1
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A1P25S12M3
A1P25S12M3 Hakkında
A1P25S12M3, STMicroelectronics tarafından üretilen 1200V/25A kapasiteli üç fazlı IGBT inverter modülüdür. Trench Field Stop teknolojisini kullanan bu modül, 197W maksimum güç dağıtım kapasitesine sahiptir. ACEPACK™ 1 paketinde sunulan komponent, Vce(on) 2.45V @ 15V/25A ile düşük iletim kaybı sağlar. NTC thermistor dahil olmak üzere entegre termal koruma özelliğine sahiptir. -40°C ile +150°C arasında çalışabilen bu IGBT modülü, şase montajı uygulamaları için tasarlanmıştır. Endüstriyel motor sürücüleri, kaynak makinaları, enerji dönüşüm sistemleri ve UPS uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.55 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 197 W |
| Supplier Device Package | ACEPACK™ 1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
