A1C15S12M3-F

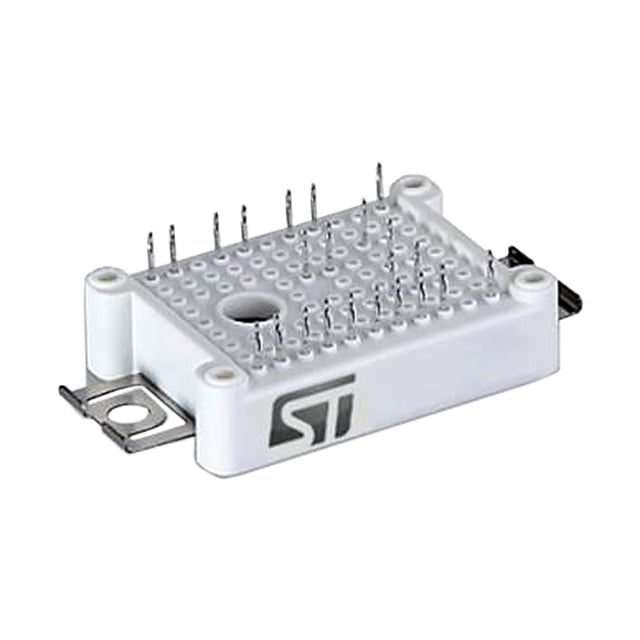

IGBT MOD 1200V 15A ACEPACK1
- Üretici
- STMicroelectronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- A1C15S12M3
A1C15S12M3-F Hakkında
STMicroelectronics A1C15S12M3-F, 1200V 15A kapasiteli Trench Field Stop teknolojisine dayanan IGBT modülüdür. Üç fazlı ters çevirici uygulamalarında frenleme fonksiyonu ile kullanılan bu bileşen, üç fazlı köprü doğrulttucu giriş yapısına sahiptir. 2.45V @ 15V, 15A kondisyonunda kapalı durumu gerilimiyle 142.8W maksimum güç yönetebilir. ACEPACK™ 1 paket formatında sunum yapan modül, şasi montajı için tasarlanmıştır. İçerisinde NTC termistör bulunduran cihaz, -40°C ile 150°C (TJ) arasında çalışır. 985 pF @ 25V giriş kapasitansı ve 100 µA maksimum collector kesme akımı özelliğine sahiptir. Endüstriyel sürücü uygulamaları, hava kompresörleri ve inverter sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 985 pF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 142.8 W |
| Supplier Device Package | ACEPACK™ 1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
