Diyotlar - Doğrultucular - Tekil

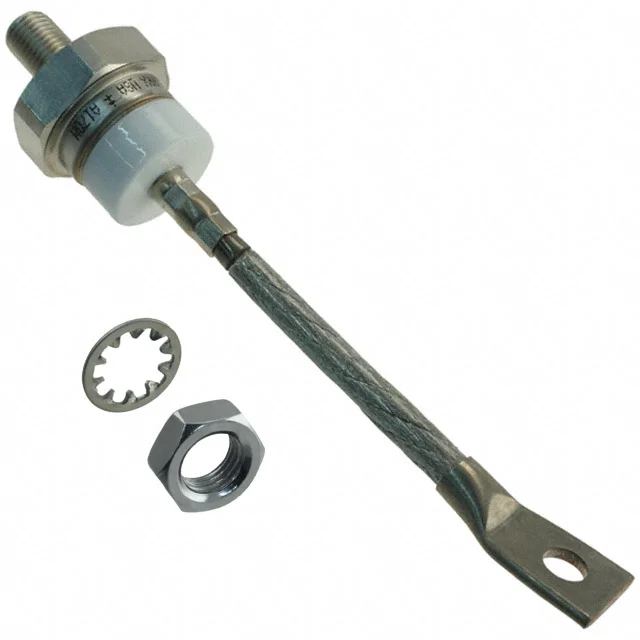

A170M
DIODE GEN PURP 600V 100A DO205AA
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- A170M
A170M Hakkında
A170M, Powerex tarafından üretilen 600V ters voltaj kapasitesine sahip genel amaçlı bir doğrultucu diyottur. 100A ortalama doğrultulmuş akım kapasitesi ile yüksek akım uygulamalarında kullanılır. DO-205AA (DO-8) stud mount paketinde sunulan bu diyot, -40°C ile 200°C arasında çalışabilir. Standart hızda çalışan ve 500ns üzerinde recovery time'a sahip bu bileşen, endüstriyel güç dönüştürme devrelerinde, AC/DC dönüştürücülerde ve enerji yönetim sistemlerinde uygulanır. 1.3V ileri voltaj düşüşü ve 20mA ters kaçak akımı ile stabilize çıkış sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100A |
| Current - Reverse Leakage @ Vr | 20 mA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 200°C |
| Package / Case | DO-205AA, DO-8, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AA (DO-8) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
