Diyotlar - Doğrultucular - Diziler

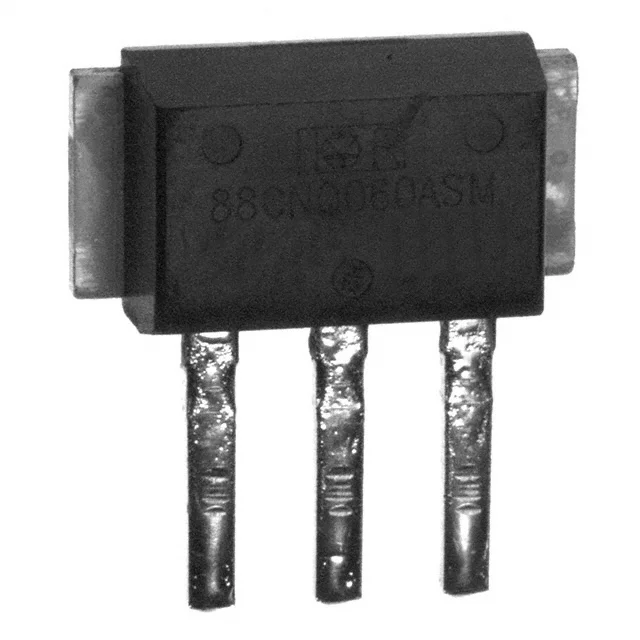

88CNQ060ASM
DIODE ARRAY SCHOTTKY 60V D618SM
- Üretici
- Vishay
- Paket/Kılıf
- D-61-8-SM
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 88CNQ060ASM
88CNQ060ASM Hakkında
88CNQ060ASM, Vishay tarafından üretilen Schottky diyot dizi komponentidir. Ortak katot konfigürasyonunda tasarlanmış bu komponent, 60V ters gerilim ve 40A ortalama doğrultulmuş akım kapasitesine sahiptir. Forward gerilimi 580mV'dir. Through hole montajı için D-61-8-SM paketinde sunulan bu fast recovery diyot, anahtarlama uygulamaları, güç kaynakları, invertörler ve doğrultma devreleri gibi yüksek akım gerektiren uygulamalarda kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Bileşen şu anda üretimi durdurulmuş (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 40A |
| Current - Reverse Leakage @ Vr | 640 µA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D-61-8-SM |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-61-8-SM |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 580 mV @ 40 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
