Diyotlar - Doğrultucular - Tekil

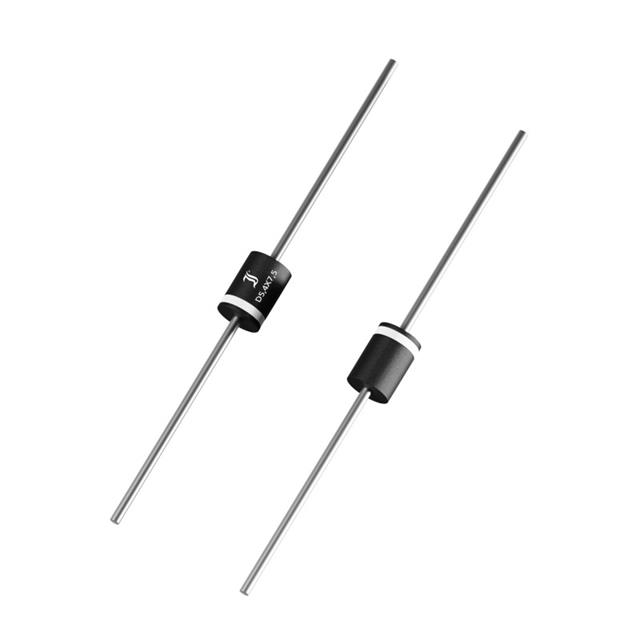

80SQ05
SchottkyD, 50V, 8A
- Üretici
- DComponents
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 80SQ05
80SQ05 Hakkında
80SQ05, DComponents tarafından üretilen 50V 8A kapasiteli Schottky doğrultucu diyotudur. Axial paket tipinde tasarlanmış bu bileşen, hızlı recovery özelliğine (≤500ns) sahiptir. 550mV forward voltage düşüşü ve 500µA reverse leakage akımı ile karakterize edilir. -50°C ile +150°C arasında çalışma sıcaklık aralığına sahiptir. AC/DC güç kaynakları, invertörler, switch-mode power supplies ve düşük voltaj uygulamalarında doğrultma işlemi için kullanılır. Through-hole montaj tipi ile PCB'ye direkt lehimleme yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 500 µA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | Axial |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Axial |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
