Diyotlar - Doğrultucular - Tekil

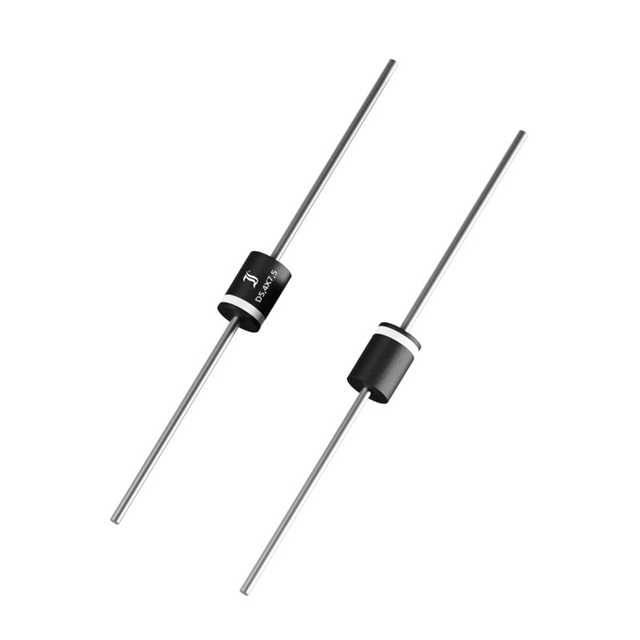

80SQ05
SCHOTTKY D5.4X7.5 50V 8A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 80SQ05
80SQ05 Hakkında
80SQ05, Diotec Semiconductor tarafından üretilen 50V/8A kapasiteli Schottky doğrultma diyotudur. DO-201AA (DO-27) axial paket içinde sunulan bu hızlı iyileşme diyotu, maksimum 550mV forward voltaj düşüşü ile çalışır. -50°C ile +150°C arasında çalışabilen bileşen, 500ns'den daha kısa iyileşme süresi ve 500µA ters sızıntı akımı özelliğine sahiptir. Schottky teknolojisinin sağladığı düşük forward voltaj sayesinde enerji kayıplarını minimize eder. Güç kaynakları, invertörler, anahtarlamalı güç dönüştürücüleri ve benzer high-frequency uygulamalarda kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 500 µA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-201AA, DO-27, Axial |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-201 |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 8 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
