Diyotlar - Doğrultucular - Diziler

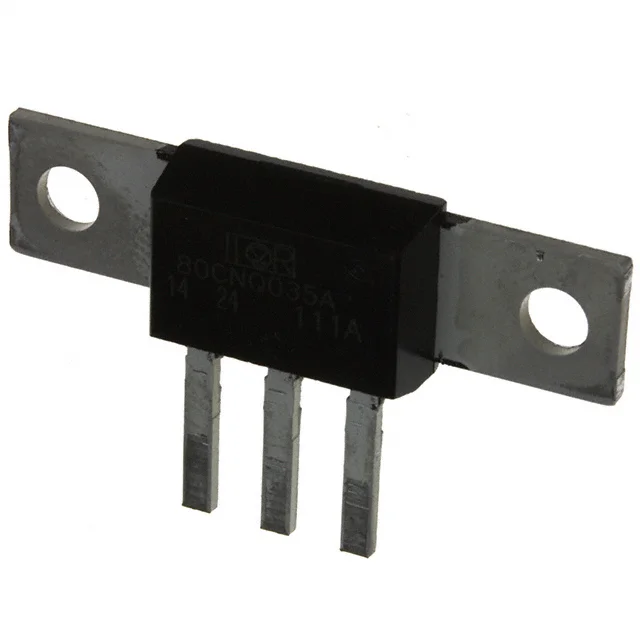

80CNQ035A
DIODE ARRAY SCHOTTKY 35V D618
- Üretici
- Vishay
- Paket/Kılıf
- D-61-8
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 80CNQ035A
80CNQ035A Hakkında
80CNQ035A, Vishay tarafından üretilen Schottky diyot dizi bileşenidir. 1 Pair Common Cathode konfigürasyonunda tasarlanmış bu komponent, 35V maksimum reverse voltajda 40A ortalama doğrultulmuş akım kapasitesine sahiptir. Fast Recovery özelliğiyle 500ns'den kısa anahtarlama sürelerine sahip olan bu diyot, güç kaynakları, voltaj düşürme devreleri, anahtarlama güç kaynakları ve yüksek frekanslı uygulamalarda kullanılır. -55°C ile 150°C arasında çalışabilen ve D-61-8 chassis mount paketinde sunulan bu komponent, 520mV forward voltage ile verimli doğrultma işlemi gerçekleştirir. Düşük ters kaçak akımı (5mA @ 35V) sayesinde enerji verimliliği sağlar. Uygulamalar arasında AC/DC konvertörler, güç yönetimi sistemleri ve endüstriyel elektronik devreleri bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 40A |
| Current - Reverse Leakage @ Vr | 5 mA @ 35 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D-61-8 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-61-8 |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 40 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
