Diyotlar - Doğrultucular - Tekil

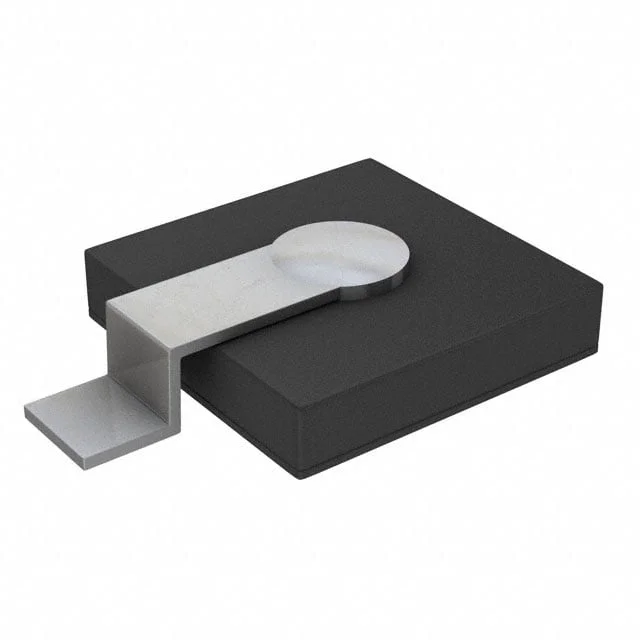

69SPB150A
DIODE SCHOTTKY 150V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 69SPB150A
69SPB150A Hakkında
69SPB150A, SMC Diode Solutions tarafından üretilen yüksek akım Schottky doğrultma diyotudur. 150V ters gerilim (Vr) ve 60A ortalama doğrultulmuş akım (Io) kapasitesine sahip olan bu bileşen, yüzey montajlı SPD-2A paketi içerisinde sunulmaktadır. 870mV maksimum ileri gerilim (Vf) ve 500ns'den kısa geri kazanım süresi ile hızlı anahtarlama uygulamalarında etkindir. -55°C ile 175°C arasında çalışabilen bu diyot, güç kaynakları, invertörler, şarj cihazları ve endüstriyel AC/DC dönüştürücülerde yaygın olarak kullanılmaktadır. 100pF @ 5V kapasitansı ve 100µA @ 150V ters sızıntı akımı düşük kayıp ve verimli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 100pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 100 µA @ 150 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 870 mV @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
