Diyotlar - Doğrultucular - Tekil

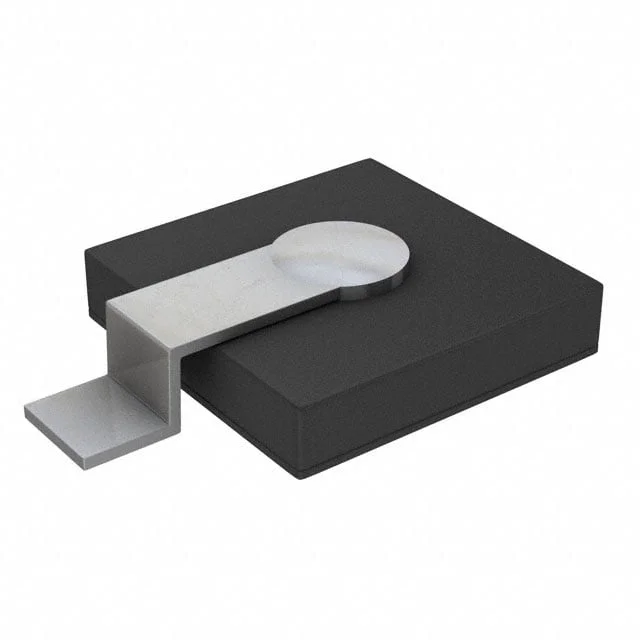

69SPB135A
DIODE SCHOTTKY 135V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 69SPB135A
69SPB135A Hakkında
69SPB135A, SMC Diode Solutions tarafından üretilen yüksek akım Schottky doğrultma diyotudur. 135V ters gerilim ve 60A ortalama düzeltilmiş akım kapasitesiyle tasarlanmıştır. SPD-2A yüzey montajlı paketinde sunulan bu bileşen, 870mV forward voltaj değeri ile çalışır. Fast recovery karakteristiği sayesinde (≤500ns), güç kaynakları, DC-DC konvertörler ve otonom sistemlerde verimli doğrultma işlemi gerçekleştirir. -55°C ile 175°C arasında çalışır ve 100pF kapasitansa sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 100pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 100 µA @ 135 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 135 V |
| Voltage - Forward (Vf) (Max) @ If | 870 mV @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
