Diyotlar - Doğrultucular - Diziler

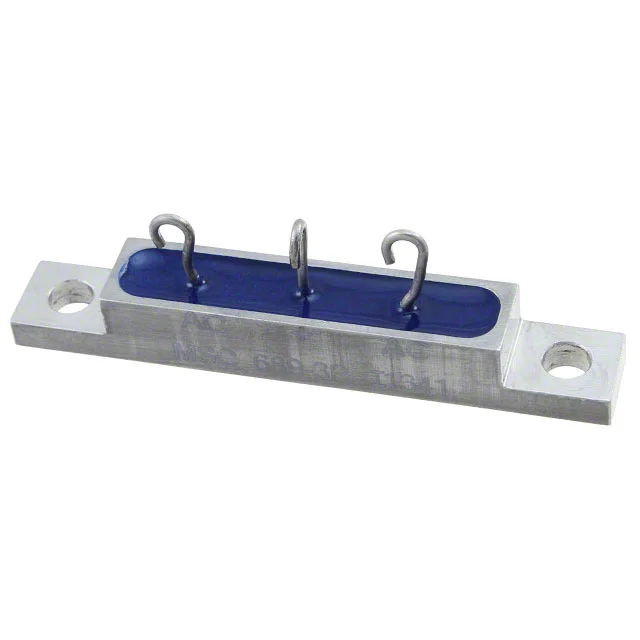

689-3P
DIODE MODULE 300V 15A SMD
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 689-3P
689-3P Hakkında
Microchip Technology tarafından üretilen 689-3P, 300V 15A kapasitesi ile çalışan SMD diyot modülüdür. 1 Pair Common Cathode konfigürasyonunda tasarlanan bu standart hızlı recovery diyot, 500 ns reverse recovery time ile işlem yapar. Maksimum 150°C junction sıcaklığında güvenilir performans sağlar. 1.2V forward voltage (@10A) değeri ile verimli doğrultma işlemi gerçekleştirmeyen. Şaisi monte tipi ile endüstriyel ve güç uygulamalarında, AC/DC dönüştürme devrelerinde, güç kaynakları ve invertörlerde kullanılır. 10µA reverse leakage akımı ile düşük kaçak özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 300 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | ND, Module |
| Part Status | Market |
| Reverse Recovery Time (trr) | 500 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Nd |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
