67SPB020A

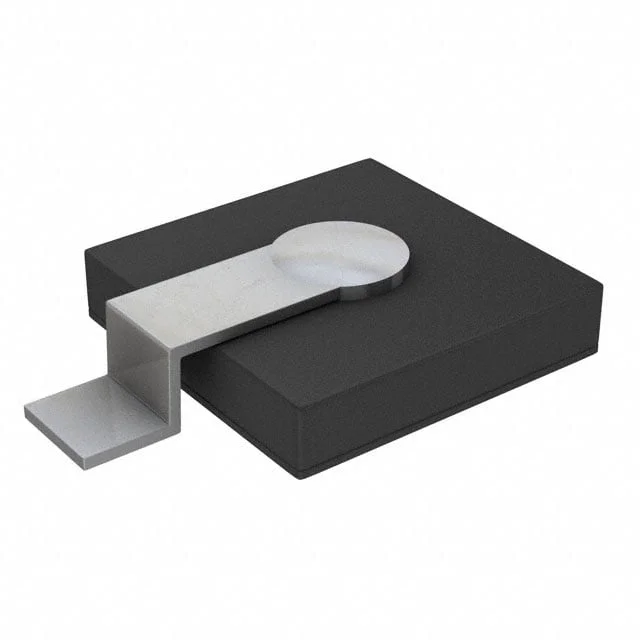

DIODE SCHOTTKY 20V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 67SPB020A
67SPB020A Hakkında
67SPB020A, SMC Diode Solutions tarafından üretilen yüksek akım Schottky doğrultma diyotudur. 20V ters gerilim ve 60A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Fast recovery özelliği ile 500ns'den kısa anahtarlama süresi sağlar. 480mV forward gerilim düşüşü ve düşük ters kaçak akımı (6mA @ 20V) sayesinde verimli güç dönüştürme uygulamalarında kullanılır. -55°C ile 150°C arasında güvenilir çalışan bu bileşen, anahtarlamalı güç kaynakları, AC/DC konverterler ve yüksek frekanslı doğrultma devrelerinde tercih edilir. Surface mount SPD-2A paketinde sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 4050pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 6 mA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 480 mV @ 60 A |
