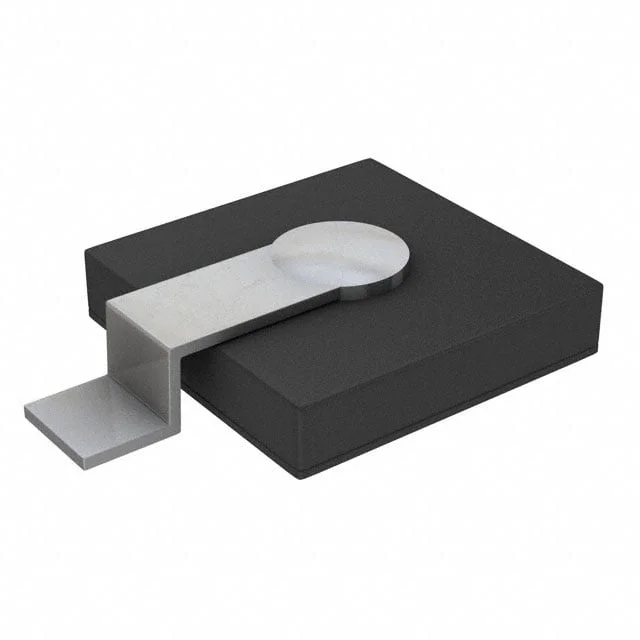

66SPB200A
DIODE SCHOTTKY 200V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 66SPB200A
66SPB200A Hakkında
66SPB200A, SMC Diode Solutions tarafından üretilen 200V/60A Schottky doğrultma diyotudur. SPD-2A yüzey montajlı pakete sahip bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. 950mV forward voltaj ve 1.1mA reverse leakage akımı özellikleriyle düşük güç kaybı sağlar. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahip olan diyot, güç kaynakları, AC/DC dönüştürücüler, motor kontrol devreleri ve enerji yönetim sistemlerinde uygulanır. 500ns'den küçük recovery time'ı sayesinde yüksek frekanslı devrelerde verimli şekilde çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 900pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 1.1 mA @ 200 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 60 A |
