65SPB015A

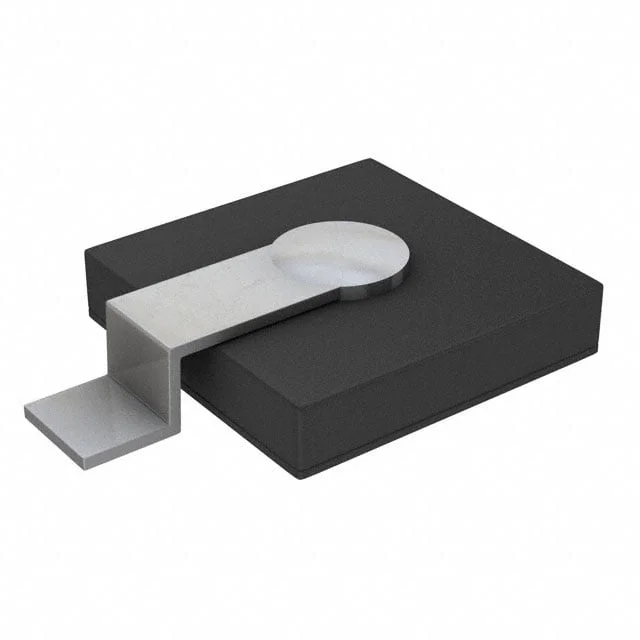

DIODE SCHOTTKY 15V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 65SPB015A
65SPB015A Hakkında
65SPB015A, SMC Diode Solutions tarafından üretilen 15V 60A kapasiteli Schottky doğrultma diyotudur. SPD-2A yüzey montaj paketinde sunulan bu komponent, hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 410 mV maksimum forward voltaj ve 500 ns'den kısa recovery süresine sahip olan 65SPB015A, güç kaynakları, DC-DC konvertörleri ve anahtarlamalı güç uygulamalarında yer alır. -55°C ile 125°C arasında çalışabilmesi, geniş sıcaklık aralığında istikrarlı performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3600pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 20 mA @ 15 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 15 V |
| Voltage - Forward (Vf) (Max) @ If | 410 mV @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
