Diyotlar - Doğrultucular - Tekil

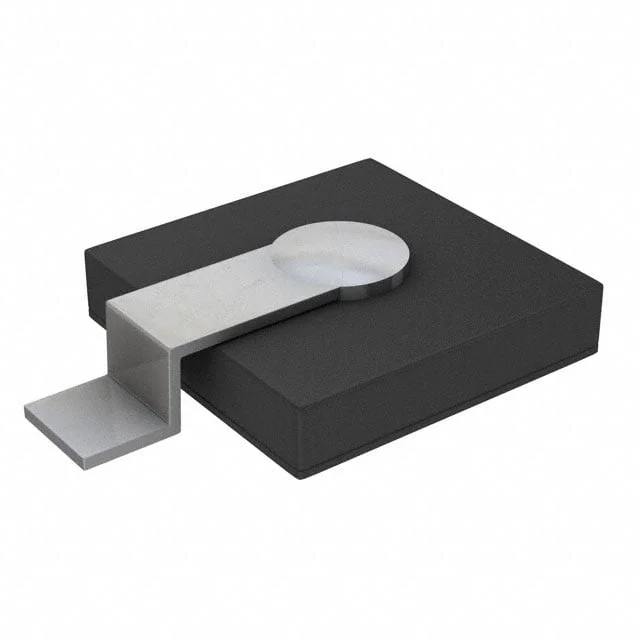

63SPB080A
DIODE SCHOTTKY 80V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 63SPB080A
63SPB080A Hakkında
63SPB080A, SMC Diode Solutions tarafından üretilen yüksek akım kapasiteli Schottky doğrultucu diyottur. 80V ters gerilim ve 60A ortalama doğrultulmuş akım toleransına sahip bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. SPD-2A yüzey montaj paketinde sunulan diyot, düşük forward voltajı (870mV @ 60A) sayesinde güç kaybını minimize eder. -55°C ile +175°C çalışma sıcaklık aralığında stabil performans gösterir. Anahtarmalı güç kaynakları, DC-DC dönüştürücüler, invertörler ve solar panel sistemlerinde diyot olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 1 mA @ 80 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 870 mV @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
