62SPB030A

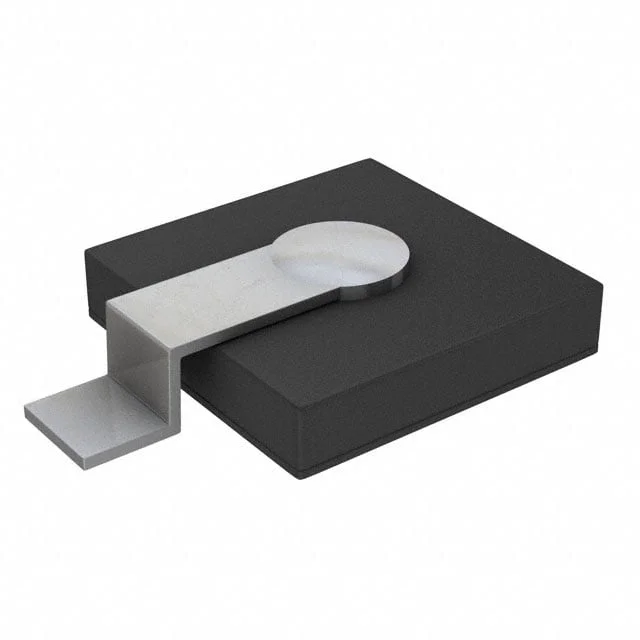

DIODE SCHOTTKY 30V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 62SPB030A
62SPB030A Hakkında
62SPB030A, SMC Diode Solutions tarafından üretilen yüksek akım kapasiteli Schottky doğrultma diyotudur. 30V ters gerilim ve 60A ortalama doğrultulmuş akım özelliklerine sahiptir. SPD-2A yüzey montaj paketi ile sunulan bu bileşen, hızlı anahtarlama uygulamalarında, güç kaynakları, inverterler ve AC-DC dönüştürücülerde kullanılmaktadır. 530mV maksimum forward voltaj ve 6mA ters sızıntı akımı ile verimli enerji dönüşümü sağlar. -55°C ile 150°C arasında çalışabilen bu diyot, 200ns'den daha kısa recovery time ile fast recovery karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3300pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 6 mA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 530 mV @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
