Diyotlar - Doğrultucular - Tekil

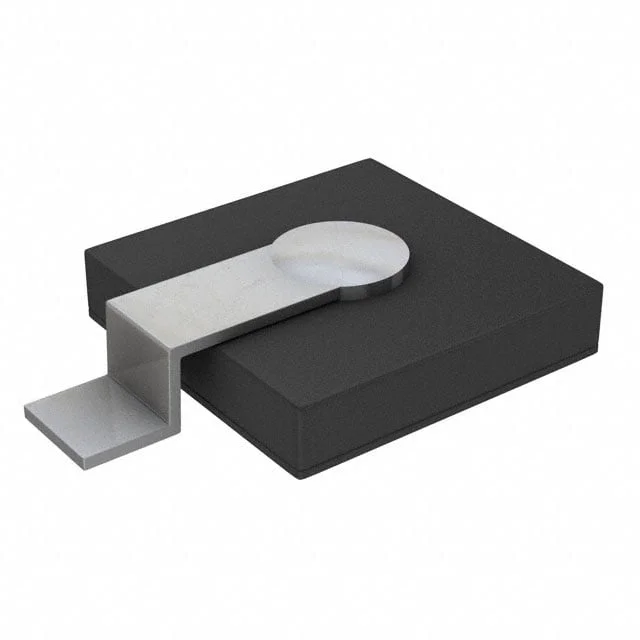

61SPB045A
DIODE SCHOTTKY 45V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 61SPB045A
61SPB045A Hakkında
61SPB045A, SMC Diode Solutions tarafından üretilen Schottky doğrultma diyotudur. 45V ters gerilim ve 60A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. SPD-2A yüzey montajlı paket içerisinde sunulur. 660 mV ileri gerilim düşüşü ve 1.2 mA ters sızıntı akımı özellikleri ile güç dönüştürme uygulamalarında kullanılır. -55°C ile 175°C işletme sıcaklık aralığında çalışmaya uygundur. Fast recovery karakteristiği ile anahtarlama uygulamalarında tercih edilir. Güç kaynakları, DC-DC konvertörler ve rektifikasyon devreleri gibi uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2400pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 1.2 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 660 mV @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
