Diyotlar - Doğrultucular - Tekil

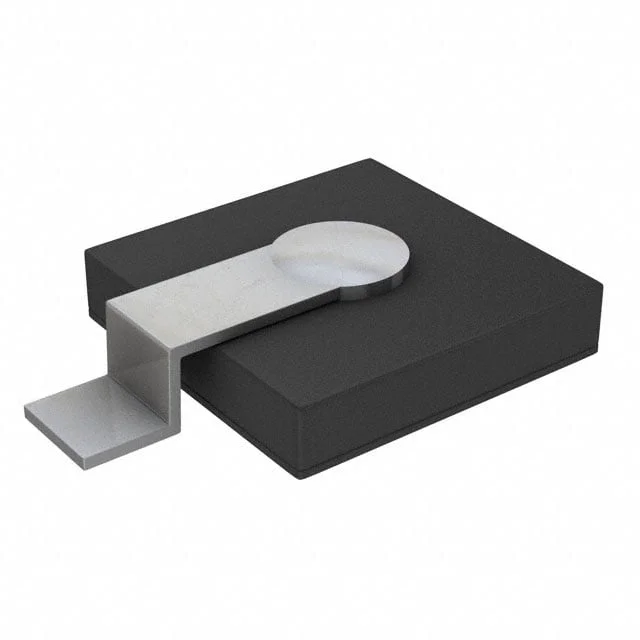

60SPB060A
DIODE SCHOTTKY 60V 60A SPD-2A
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SPD-2A
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 60SPB060A
60SPB060A Hakkında
60SPB060A, SMC Diode Solutions tarafından üretilen 60V 60A kapasiteli Schottky doğrultma diyotudur. Surface mount SPD-2A paketinde sunulan bu bileşen, 600 mV forward voltage ile çalışır ve 6 mA ters kaçak akımı karakteristiğine sahiptir. Fast recovery özelliği sayesinde 500 nanosaniye altında anahtarlama yapar. -55°C ile +150°C sıcaklık aralığında çalışabilen bu diyot, güç kaynakları, AC-DC konvertörleri, inverterler ve yüksek akım uygulamalarında kullanılır. 2400 pF kapasitansı (5V, 1MHz) hassas analog uygulamalarda da tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2400pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 6 mA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SPD-2A |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SPD-2A |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
