Transistörler - Bipolar (BJT) - Tekil

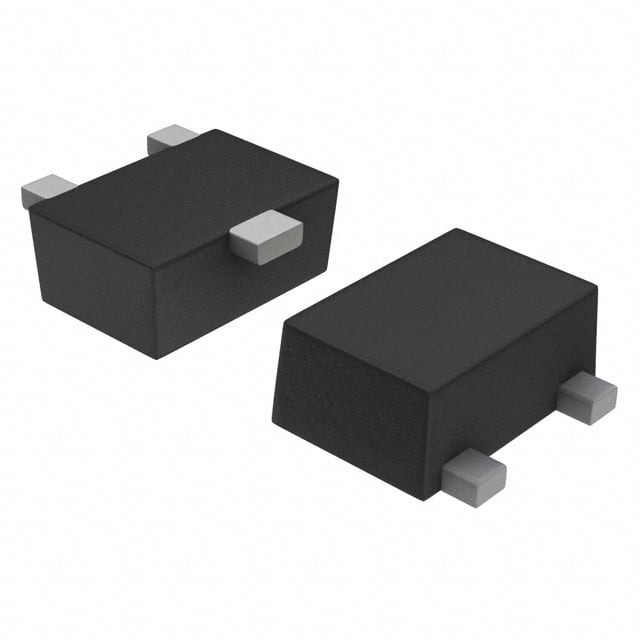

50C02SS-TL-E
TRANS NPN 50V 400MA SSFP
50C02SS-TL-E Hakkında
50C02SS-TL-E, onsemi tarafından üretilen NPN bipolar junction transistördür. 50V collector-emitter breakdown voltajı ve 400mA maksimum collector akımı ile tasarlanmıştır. 500MHz transition frequency'si sayesinde hızlı anahtarlama uygulamalarında kullanılabilir. 200mW maksimum güç tüketimi ile düşük güç uygulamalarına uygundur. DC current gain (hFE) minimum 300 değeriyle 10mA, 2V koşullarında ölçülmüştür. 100mV'luk saturation voltajı ile verimli anahtarlama sağlar. Surface mount SC-81 paketi ile kompakt PCB tasarımlarına uyumludur. Genel amaçlı anahtarlama, amplifikasyon ve lojik devreler gibi uygulamalarda kullanılır. Maksimum çalışma sıcaklığı 150°C'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 400 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 10mA, 2V |
| Frequency - Transition | 500MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-81 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | 3-SSFP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
