Transistörler - Bipolar (BJT) - Tekil

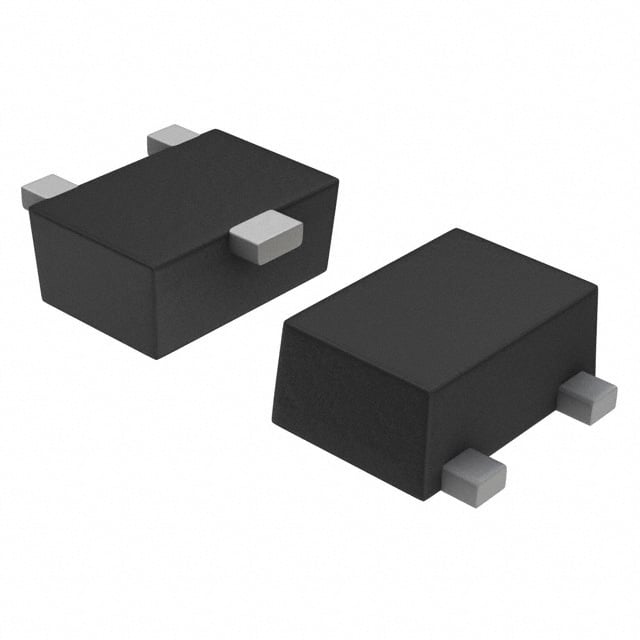

50A02SS-TL-E
TRANS PNP 50V 400MA SSFP
50A02SS-TL-E Hakkında
50A02SS-TL-E, onsemi tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, Surface Mount (SC-81/3-SSFP) paket içinde sunulmaktadır. 50V collector-emitter aralık gerilimi, 400mA maksimum collector akımı ve 200mW güç dağıtım kapasitesiyle düşük ve orta güç uygulamalarında tercih edilir. 690MHz transition frequency ile hızlı anahtarlama işlemlerinde kullanılabilmektedir. 10mA collector akımında 200 minimum DC current gain (hFE) karakteristiğine sahiptir. 150°C maksimum junction sıcaklığında çalışabilen bu transistör, özellikle ses amplifikasyonu, genel amaçlı amplifikasyon ve anahtarlama devrelerinde yer almaktadır. Vce saturation voltajı 100mA collector akımında 120mV'dir. Küçük signal transistör uygulamalarında tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 400 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 10mA, 2V |
| Frequency - Transition | 690MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-81 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | 3-SSFP |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 120mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
