RF Diyotlar

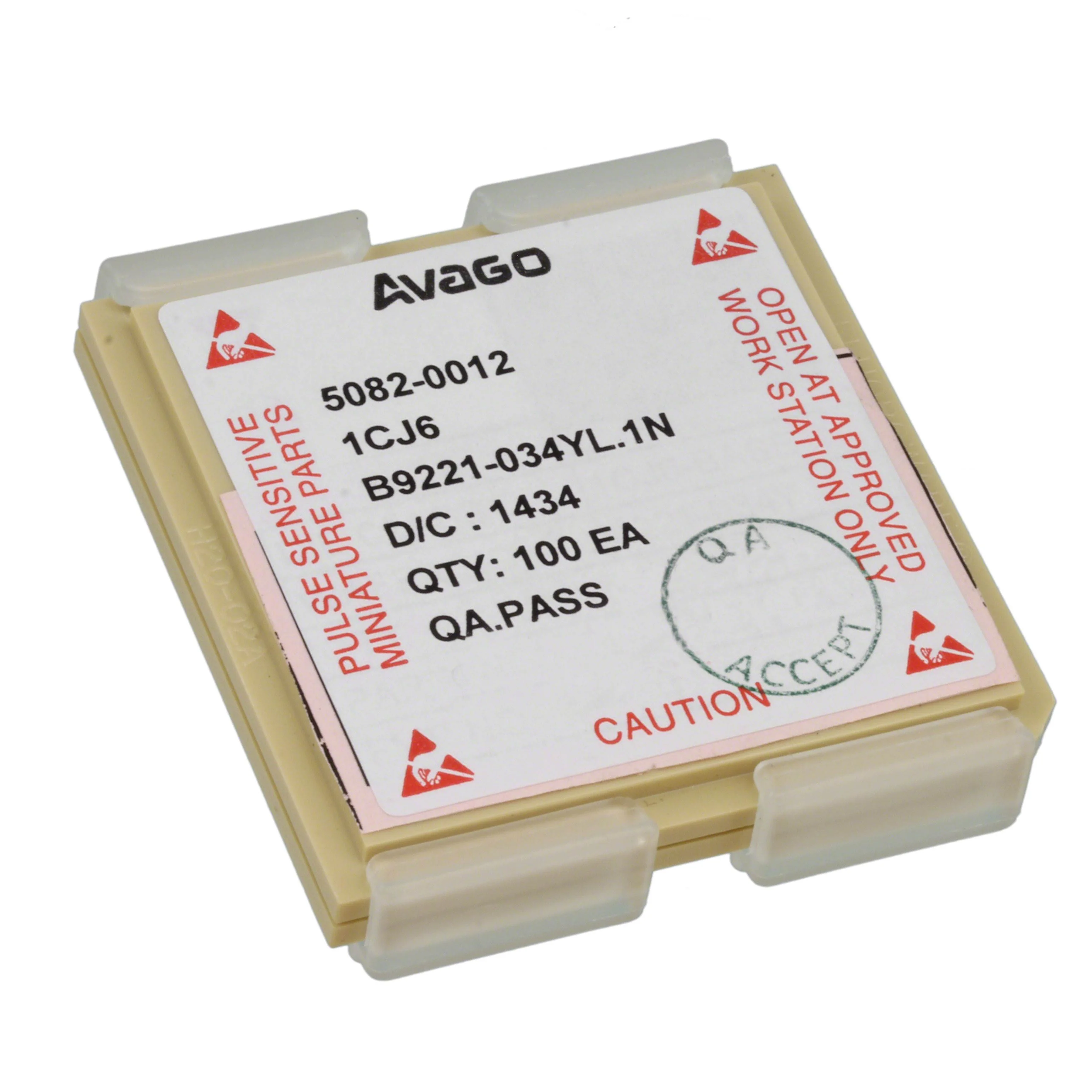

5082-0012
RF DIODE PIN 150V
- Üretici
- Broadcom
- Paket/Kılıf
- Die
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- 5082-0012
5082-0012 Hakkında
Broadcom 5082-0012, 150V maksimum ters gerilim kapasitesine sahip PIN tipi RF diyottur. Yüksek frekanslı uygulamalarda kullanılan bu bileşen, 0.12pF kapasitans değeri ile 50V ters gerilimde ve 1MHz frekansta çalışır. 100mA akımda 100MHz frekansta 1Ohm direnç gösterir. Die paketinde sunulan komponent, -65°C ile 150°C arasında çalışabilir. RF anahtarlama, attenüatör ve frekans modülasyon uygulamalarında tercih edilen bir diyot türüdür. Halen üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.12pF @ 50V, 1MHz |
| Diode Type | PIN - Single |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Obsolete |
| Resistance @ If, F | 1Ohm @ 100mA, 100MHz |
| Voltage - Peak Reverse (Max) | 150V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
