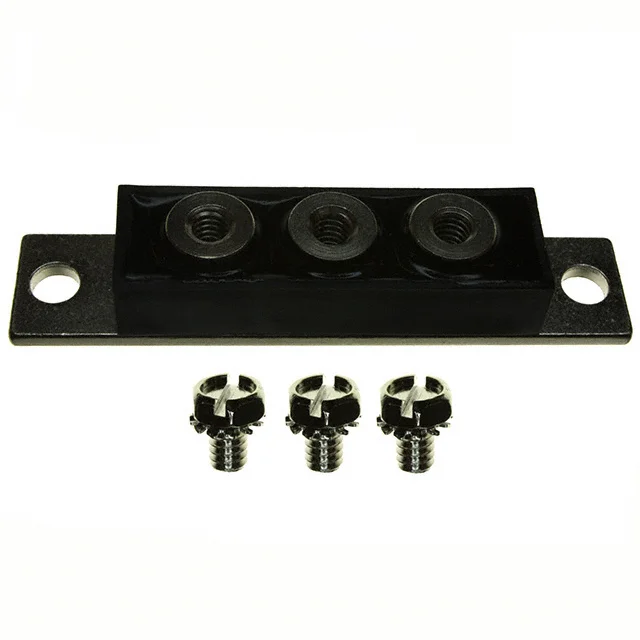

409CNQ135
DIODE MODULE 135V 200A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 409CNQ135
409CNQ135 Hakkında
409CNQ135, Vishay tarafından üretilen 135V/200A kapasiteli Schottky diyot modülüdür. TO-244AB pakette chassis mount tipi olarak tasarlanmıştır. 1 pair common cathode konfigürasyonuna sahip bu bileşen, fast recovery karakteristiği (≤500ns) ile güç çevrim uygulamalarında doğrultma işlemi gerçekleştirir. Maksimum 1.03V forward voltajı ile 200A akımda çalışabilir. -55°C ile 175°C arasındaki geniş çalışma sıcaklığı aralığında, ters yönde sadece 6mA sızıntı akımı gösterir. Anahtarlamalı güç kaynakları, invertörler ve yüksek akımlı doğrultma devrelerinde kullanıma uygundur. Üretim durumu itibariyle eski nesil (obsolete) komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 6 mA @ 135 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 135 V |
| Voltage - Forward (Vf) (Max) @ If | 1.03 V @ 200 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
