Diyotlar - Doğrultucular - Diziler

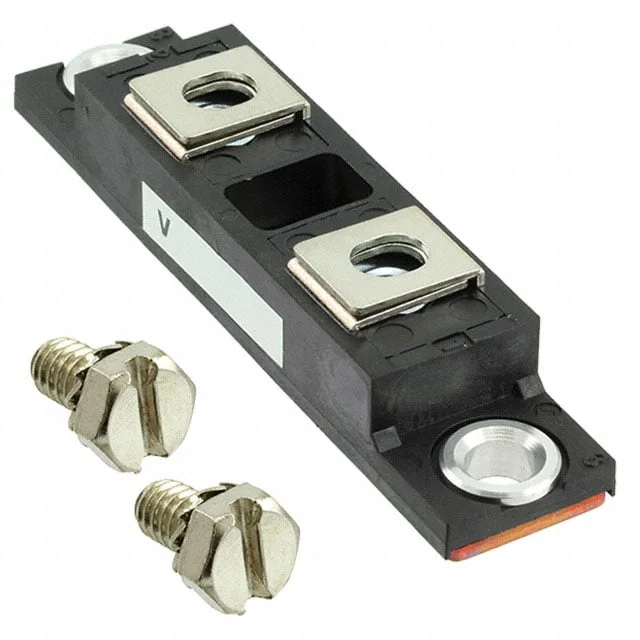

403CNQ100
DIODE MODULE 100V 400A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 403CNQ100
403CNQ100 Hakkında
403CNQ100, Vishay tarafından üretilen Schottky diyot modülü olup TO-244AB kasa tipinde sunulmaktadır. 400A ortalama doğrultulmuş akım kapasitesine ve 100V maksimum ters voltajına sahiptir. 970mV ön voltaj değeriyle (400A'de) ve 6mA ters kaçak akımıyla (-55°C ile 175°C çalışma sıcaklığında) endüstriyel uygulamalarda kullanılır. Diyot yapılandırması ortak katot (1 Pair Common Cathode) şeklindedir. Fast Recovery karakteristiğine (≤500ns) sahip olan bu bileşen, AC/DC konvertörler, güç kaynakları ve yüksek akımlı doğrultma devrelerinde yer almaktadır. Şasi montajı tipidir. Ürün durumu obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 400A |
| Current - Reverse Leakage @ Vr | 6 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 970 mV @ 400 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
