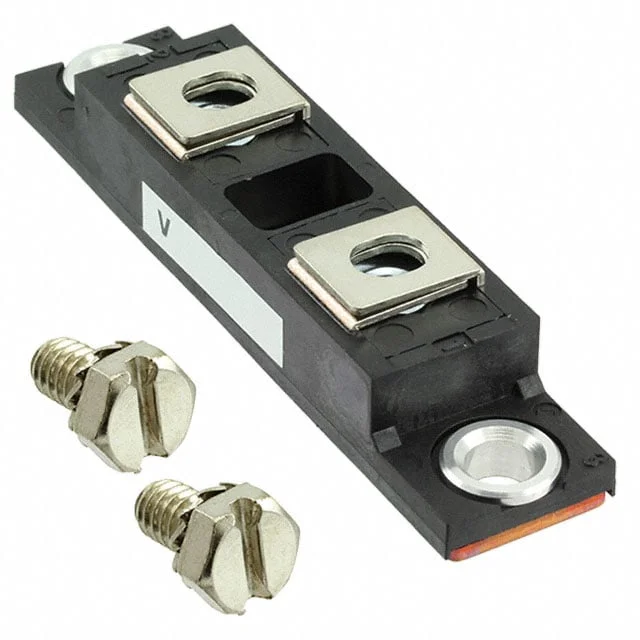

403CNQ100
DIODE ARRAY SCHOTTKY 100V PRM4
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 403CNQ100
403CNQ100 Hakkında
403CNQ100, SMC Diode Solutions tarafından üretilen 100V Schottky diyot dizisidir. PRM4 kasa türündeki bu komponent, 1 çift ortak katot konfigürasyonuna sahip olup, güç düzeltme, anahtarlama ve ters akım koruma uygulamalarında kullanılır. Fast recovery özellikleri (≤500ns) sayesinde yüksek frekans devrelerinde, LED sürücüleri, güç kaynakları ve anahtarlamalı güç kaynakları (SMPS) gibi uygulamalarda tercih edilir. Düşük ileri gerilim düşüşü (830mV @ 200A) ve geniş çalışma sıcaklık aralığı (-55°C ~ 175°C), yüksek güç uygulamalarında verimli çalışma sağlar. Chassis Mount montajı endüstriyel ve profesyonel uygulamalar için uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 6 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | PRM4 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PRM4 (Isolated) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 830 mV @ 200 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
