Diyotlar - Doğrultucular - Diziler

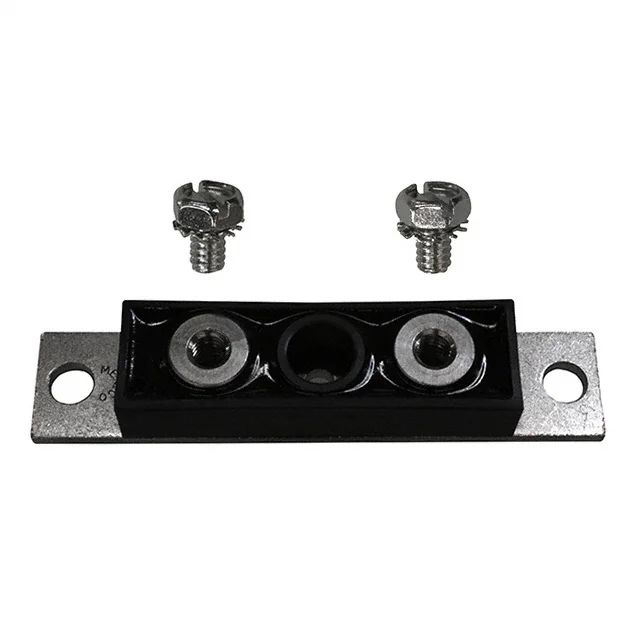

403CNQ080
DIODE MODULE 80V 400A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 403CNQ080
403CNQ080 Hakkında
403CNQ080, Vishay tarafından üretilen TO-244AB paketli Schottky diyot modülüdür. 80V maksimum ters gerilim ve 400A ortalama doğrultulu akım kapasitesine sahiptir. 1 çift common cathode konfigürasyonuyla sunulan bu bileşen, yüksek akım uygulamalarında doğrultma işlevi görür. 970mV maksimum ileri gerilim düşüşü (400A'de) ve fast recovery karakteristiği (<= 500ns) ile anahtarlama devrelerinde kullanıma uygundur. Chassis mount tipi montajla güç kaynakları, invertör devreleri ve endüstriyel uygulamalarda tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenli operasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 400A |
| Current - Reverse Leakage @ Vr | 6 mA @ 80 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 970 mV @ 400 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
