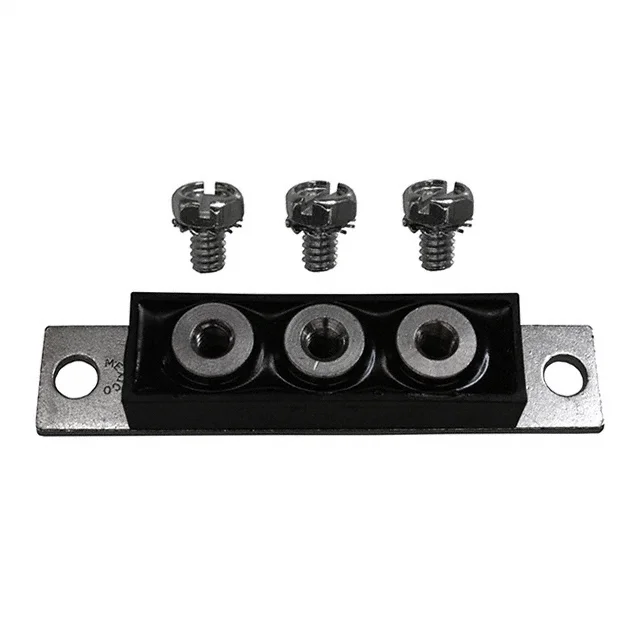

401CMQ045
DIODE MODULE 45V 200A TO244AB
- Üretici
- Vishay
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 401CMQ045
401CMQ045 Hakkında
401CMQ045, Vishay tarafından üretilen 45V 200A TO-244AB paket içinde sunulan Schottky doğrultma diyodu modülüdür. Ortak katot konfigürasyonunda tek çift diyot içeren bu komponent, yüksek akım uygulamalarında güç kaynakları, DC-DC dönüştürücüler ve endüstriyel doğrultma devrelerinde kullanılır. 670 mV forward voltaj düşümü ile verimli çalışan modül, -55°C ile 175°C arasındaki geniş sıcaklık aralığında stabil performans sunar. Fast recovery özelliği sayesinde hızlı anahtarlama uygulamalarında tercih edilir. Şasi montajı için tasarlanmış bu diyot modülü, düşük ön voltaj düşümü gerektiren uygulamalarda kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 20 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 670 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
