Transistörler - Bipolar (BJT) - Tekil
3STF1640

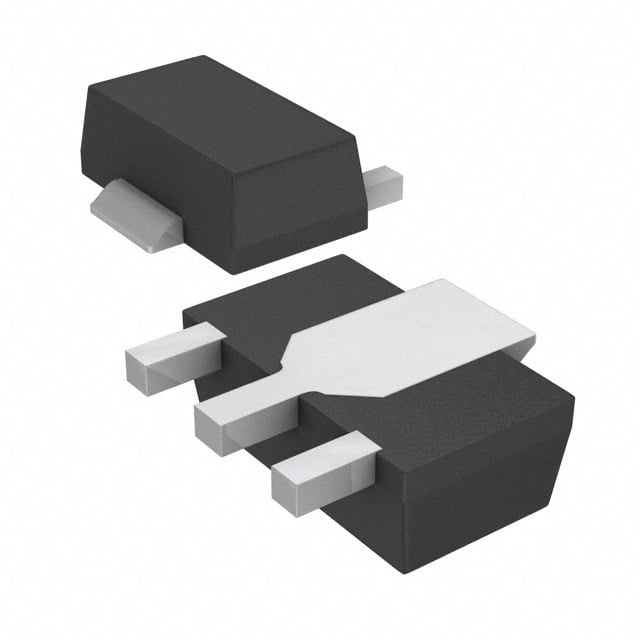

IC TRANS NPN HP SOT89
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 3STF1640
3STF1640 Hakkında
3STF1640, STMicroelectronics tarafından üretilen yüksek akım NPN bipolar transistörüdür. SOT-89 surface mount paketinde sunulan bu komponent, maksimum 6A collector akımı ve 40V collector-emitter breakdown voltajı ile orta güç uygulamalarında kullanılır. 100MHz transition frequency ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. 1.5W maksimum güç disipasyonu kapasitesi ile motor kontrol, güç yönetimi, DC-DC dönüştürücü, ses amplifikasyonu ve endüstriyel sürücü uygulamalarında yaygın olarak tercih edilir. 150°C maksimum junktion sıcaklığında güvenilir çalışma sağlar. Düşük Vce saturation voltajı (170mV @ 6A) sayesinde ısı yönetimi açısından verimlidir. Şu anda üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 350 @ 1A, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.5 W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 170mV @ 300mA, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
