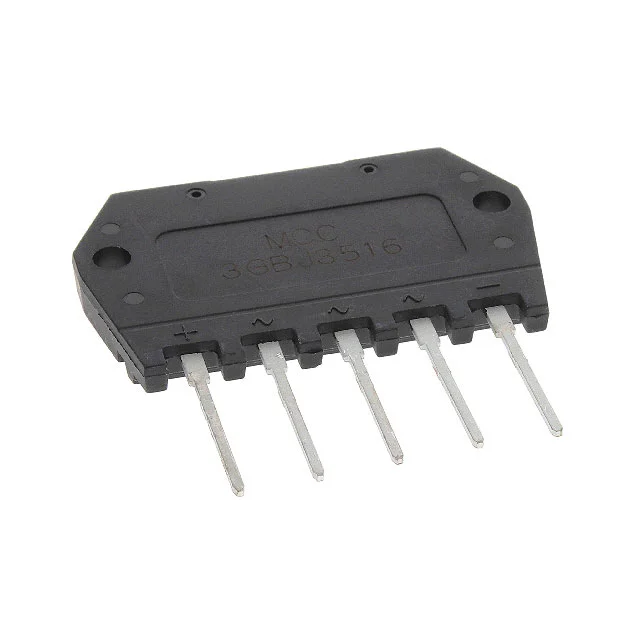

3GBJ3516-BP
BRIDGE RECT 3P 1.6KV 35A TSB-5
- Paket/Kılıf
- 5-SIP
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- 3GBJ3516
3GBJ3516-BP Hakkında
3GBJ3516-BP, Micro Commercial Components (MCC) tarafından sunulan, üç fazlı standart bir köprü doğrultucudur. 35 A average rectified current, 1.6 kV peak reverse voltage ve through hole montaj yapısı ile TSB-5 paketinde yer alır. AC gerilimin DC gerilime dönüştürülmesi gereken güç katlarında kullanılır. Endüstriyel güç kaynakları, motor sürücü devreleri, üç faz girişli doğrultma kademeleri, şarj sistemleri ve genel amaçlı güç dönüşüm uygulamalarında değerlendirilebilir. Bileşen, -55°C ile 150°C çalışma aralığına sahiptir; forward voltage değeri 1.1 V @ 17.5 A ve reverse leakage akımı 10 µA @ 1600 V olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1600 V |
| Diode Type | Three Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | 5-SIP, TSB-5 |
| Part Status | Active |
| Supplier Device Package | TSB-5 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 17.5 A |
| Voltage - Peak Reverse (Max) | 1.6 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
