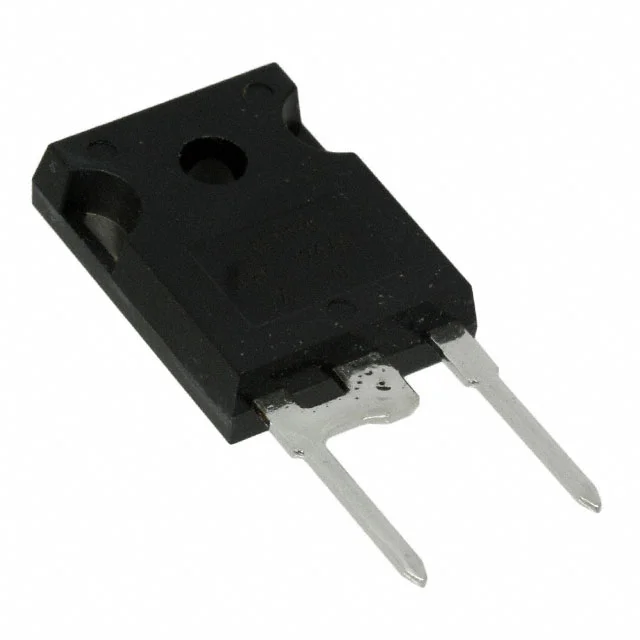

30EPF10
DIODE GEN PURP 1KV 30A TO247AC
- Üretici
- Vishay
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 30EPF10
30EPF10 Hakkında
30EPF10, Vishay tarafından üretilen 1000V 30A kapasiteli general purpose doğrultucu diyottur. Fast recovery kategorisinde yer alan bu bileşen, güç kaynakları, invertör devreleri, AC/DC dönüştürücüler ve endüstriyel uygulamalarda kullanılmaktadır. TO-247-2 paket tipi ile yüksek akım yönetimi gerektiren uygulamalara uygundur. 450ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. -40°C ile 150°C arasında çalışır. 1.41V forward voltage @ 30A ile verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 100 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | TO-247-2 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 450 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247AC Modified |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.41 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
