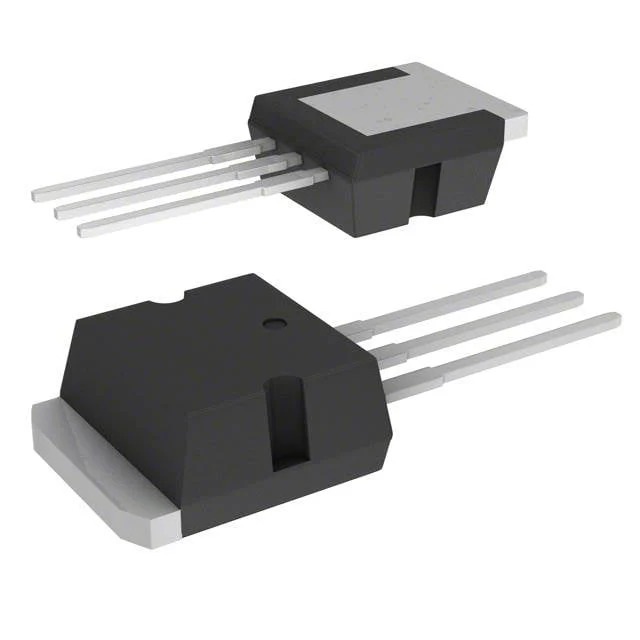

30CTQ060-1
DIODE SCHOTTKY 60V 15A TO262
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 30CTQ060
30CTQ060-1 Hakkında
30CTQ060-1, SMC Diode Solutions tarafından üretilen 60V 15A kapasiteli Schottky diyot çiftidir. TO-262-3 paketinde sunulan bu bileşen, common cathode konfigürasyonunda iki diyottan oluşur. Fast recovery karakteristiği ile 500ns'den düşük switching zamanına sahiptir. 620mV forward voltage ile 15A akımda çalışabilir. Geniş sıcaklık aralığında (-55°C ile 175°C) güvenilir işletim sağlar. Düşük reverse leakage akımı (1mA @ 60V) sayesinde enerji kaybı minimumda tutulur. Güç kaynakları, enerji dönüşüm sistemleri, motor kontrol devreleri ve doğrultma uygulamalarında yaygın olarak kullanılır. Through-hole montajı ile klasik PCB tasarımlarına uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 1 mA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-262 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
